Напольные конвекторы с вентиляторами FH4-M

Высокая тепловая мощность, позволяющая использовать их в качестве основных отопительных приборов даже в зданиях с низкой энергоэффективностью
Чрезвычайно низкий уровень шума, подходит для помещений с жесткими акустическими требованиями
Эффективная работа с низкотемпературными источниками тепла, такими как тепловые насосы и конденсационные котлы
Низкая тепловая инерция позволяет подавать тепло только по фактической потребности, значительно снижая энергозатраты и избегая перегрева помещений.
EC вентиляторы – тихая работа и максимальная экономичность, обеспечивая до 4× большей эффективности конвекции
Прочные корпуса из нержавеющей стали, приспособленные к пешеходным нагрузкам и выдерживающие вес нескольких взрослых людей
Двусторонние эстетические решетки из алюминия или массива дуба
Разработано и произведено в Литве

Связаться с нашей экспортной командой
  • Описание

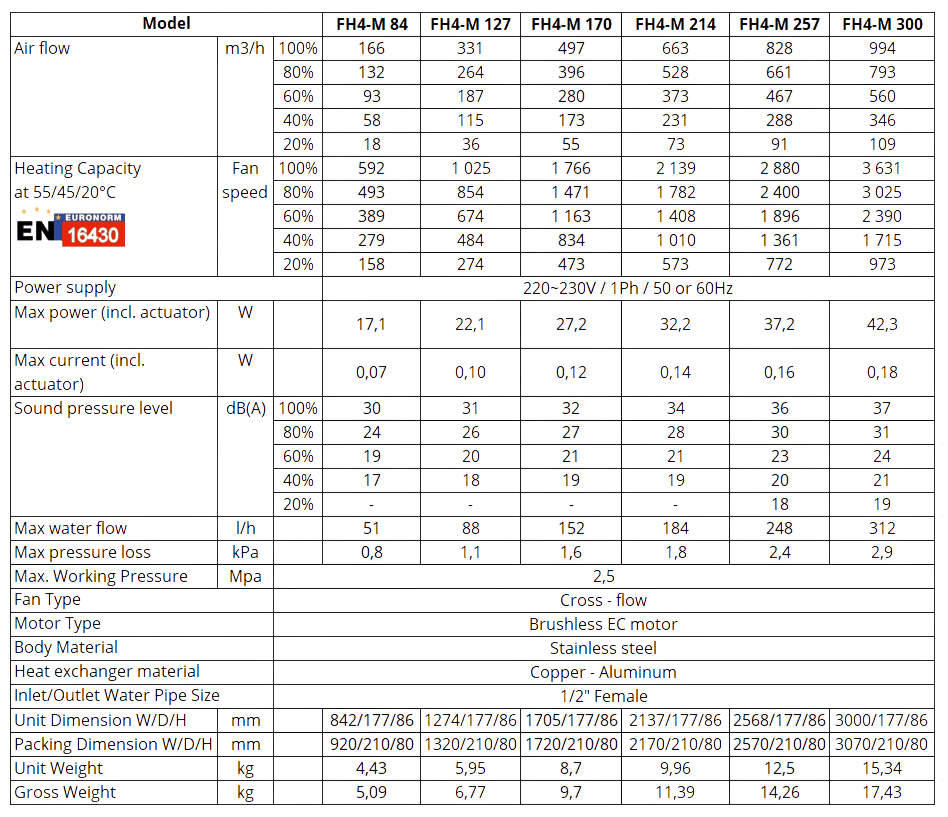

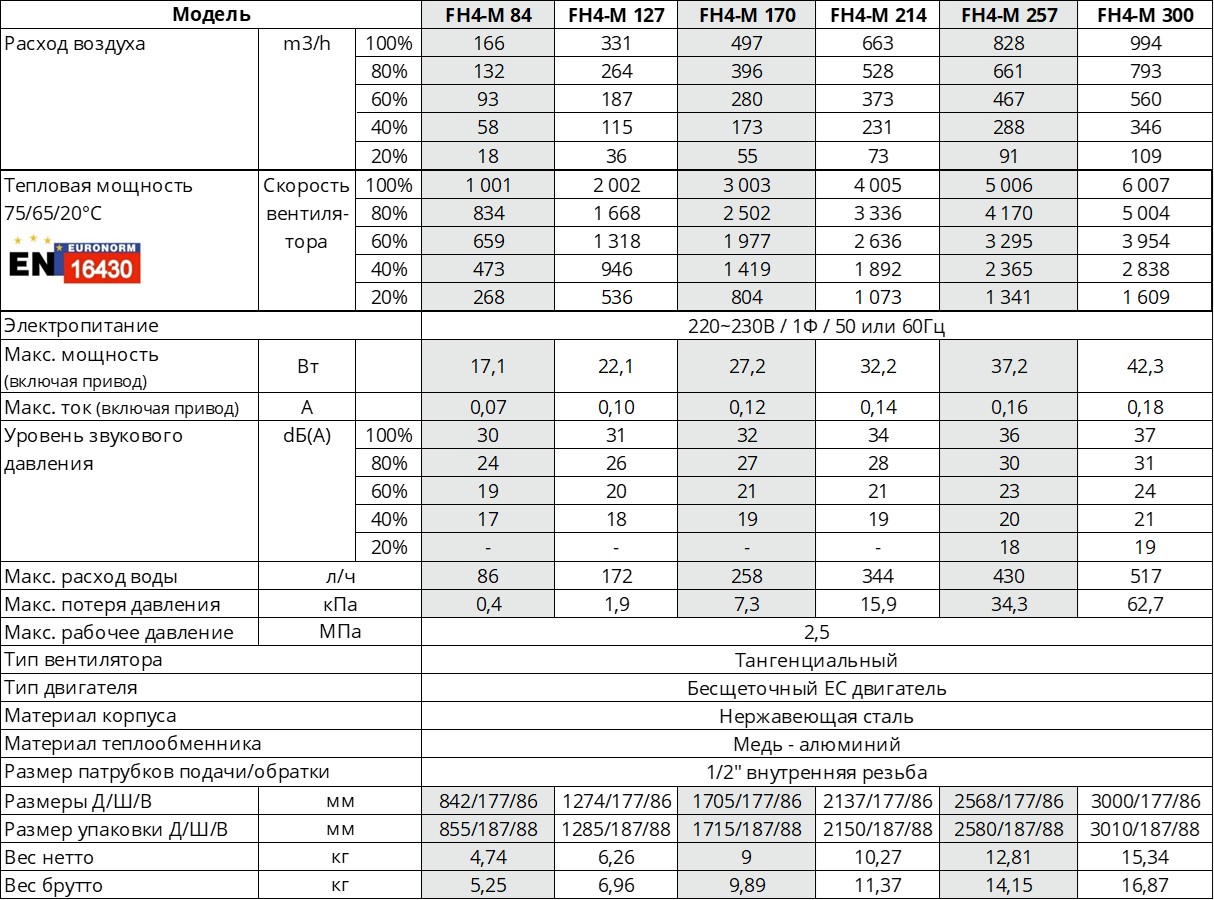

  • Технические характеристики
  • Размеры
  • Комплектация
  • Скачать
  • Решётки
  • Аксессуары
  • Коды заказа

Напольные конвекторы FH4-M отличаются высокой тепловой мощностью при компактных размерах и предназначены для надежной работы в помещениях с особо строгими акустическими требованиями. Благодаря чрезвычайно низкому уровню шума эти конвекторы успешно эксплуатируются в тысячах спален, гостиничных номеров и жилых помещений, обеспечивая комфорт без слышимого фонового шума.
Устройства обеспечивают эффективную работу в низкотемпературных системах отопления и адаптированы для использования с тепловыми насосами и конденсационными котлами.
Малая тепловая инерция позволяет быстро реагировать на изменения температуры, поэтому FH4-H является одним из самых экономичных решений, позволяющих точно поддерживать заданную температуру в помещении (до ±0,5 °C).
Интегрированные EC вентиляторы обеспечивают до 4 раз большую эффективность конвекции, сохраняя при этом очень низкий акустический уровень во всем диапазоне работы и равномерное распределение тепла в помещении.
Конвекторы комплектуются прочными корпусами из нержавеющей стали, обеспечивающими долговечность и надежную эксплуатацию даже в зонах интенсивного использования. Конструкция адаптирована к пешеходным нагрузкам – по конвектору можно безопасно ходить, он выдерживает вес нескольких взрослых людей.
Для архитектурной интеграции используются двусторонние эстетические решетки из алюминия или массива дуба, позволяющие адаптировать решение к напольному покрытию и концепции интерьера.

    1. Корпус из нержавеющей стали
    2. Держатель теплообменника
    3. Крышка для закрытия гидравлических соединений
    4. Элементы жесткости корпуса
    5. Рамка из анодированного алюминия; цвет соответствует цвету решетки
    6. Медно-алюминиевый теплообменник
    7. Воздухоотводчик
    8. Элемент направления воздуха
    9. Вентилятор с EC двигателем
    10. Воздушный фильтр
    11. Блок управления (заказывается отдельно)
    12. Защитно-декоративные решетки (заказываются отдельно)
    1. Защита теплообменника – элементы фиксации
    2. Ножки регулируемой высоты
    3. Звукоизолирующие подушки ножек
    4. Элементы крепления корпуса к полу
    5. Звукоизолирующие прокладки
    6. Элементы уплотнения и защиты труб
    7. Элементы уплотнения и защиты кабелей
    8. Заглушки для неиспользованных отверстий
    9. Виброизоляционные подушки вентилятора

    Крепежные детали
    Инструкция по монтажу

    5-слойная, 2-х секционная коробка из гофрированного картона, используемая также в качестве защитного покрытия прибора во время строительных работ

РУЛОННЫЕ АЛЮМИНИЕВЫЕ РЕШЕТКИ GR

СЕРЕБРО (ALS)
СЕРЕБРО (ALS)
КОРИЧНЕВЫЕ (AL10)
КОРИЧНЕВЫЕ (AL10)
ЧЕРНЫЕ (AL50)
ЧЕРНЫЕ (AL50)

ПРОДОЛЬНЫЕ АЛЮМИНИЕВЫЕ РЕШЕТКИ GR-L

СЕРЕБРО (ALS)
СЕРЕБРО (ALS)
КОРИЧНЕВЫЕ (AL10)
КОРИЧНЕВЫЕ (AL10)
ЧЕРНЫЕ (AL50)
ЧЕРНЫЕ (AL50)

РУЛОННЫЕ ДЕРЕВЯННЫЕ РЕШЕТКИ GR

ДУБ (OAK)
ДУБ (OAK)

Привод для термостатического клапана A24NC

Для открытия / закрытия термостатического клапана. Регулируется комнатным термостатом TW24

Привод для термостатического клапана A24NC
  • Рабочее напряжение - 24V DC
  • Эл. мощность - 2,5W
  • Класс защиты - IP54
  • Присоединительная резьба - M30 x 1,5mm
  • Материал корпуса PC/ABS

Термостатический клапан (прямой) TVSP15

Для регулирования потока энергоносителя. Управляется приводом A24NC

Термостатический клапан (прямой) TVSP15
  • Рабочая температура -10℃ - 120℃
  • Резьба 1/2″
  • Класс давления - PN10
  • Kvs - 2,00
  • Корпус - никелированная бронза

Ограничитель обратного потока (прямой) LS15

Для открытия, закрытия и настройки максимального потока энергоносителя

Ограничитель обратного потока (прямой) LS15
  • Рабочая температура -10℃ - 120℃
  • Резьба 1/2″
  • Класс давления - PN10
  • Kvs - 2,00
  • Корпус - никелированная бронза

Ограничитель обратного потока (угловой) LA15

Для открытия, закрытия и настройки максимального потока энергоносителя

Ограничитель обратного потока (угловой) LA15
  • Рабочая температура -10℃ - 120℃
  • Резьба 1/2″
  • Класс давления - PN10
  • Kvs - 2,00
  • Корпус - никелированная бронза

Блок управления CB20

Для подключения и питания вентиляторов, приводов A24NC и комнатного термостата TW24

Блок управления CB20
  • Источник питания 24V DC
  • Мощность - 20W
  • Ток - 0,84A
  • Эл. Клеммы соединений
  • Корпус из нержавеющей стали

Комнатный термостат TW24

Для поддержания заданной температуры в помещении. Управляет приводом A24NC

Комнатный термостат TW24
  • Размеры 88 x 88 мм
  • Программирование недельного графика температуры
  • Рабочая температура 5 - 35°C
  • Рабочее напряжение - 24V DC, ток - 3A
  • Эл. мощность - 1,5W

КОД ЗАКАЗА КОНВЕКТОРОВ

МОДЕЛЬДЛИНА, смШИРИНА, смВЫСОТА, смПРИМЕР
FH4-M21417,78,6FH4-M 214-17-86

КОД ЗАКАЗА РЕШЕТКИ

МОДЕЛЬДЛИНА, смШИРИНА, смМАТЕРИАЛПРИМЕР
GR20020ALSGR 200-20-ALS
GR-L20020ALSGR-L 200-20-ALS
GR — рулонные решеткиALS — алюминиевые решетки, серебряного цвета
GR-L — линейные решеткиAL10 — алюминиевые решетки, коричневого цвета
AL50 — алюминиевые решетки, черного цвета
OAK — дубовые решетки

КОДЫ ЗАКАЗА ПРИНАДЛЕЖНОСТЕЙ



МОДЕЛЬКОД ЗАКАЗА
Обратный клапан прямойLS15
Обратный клапан угловойLA15
Термостатический клапан прямойTVS15
Термостатический клапан осевойTVA15
Электротермический привод 24VA24NC
Блок управленияCB20
