Grindiniai konvektoriai FH4-M
Didelio našumo grindinio šildytuvai stiklinių fasadų ir žemos temperatūros sistemoms.
| Techninė apžvalga | |
|---|---|
| Ilgis | 843 – 3000 mm |
| Aukštis | 85 mm |
| Plotis | 177 mm |
| Galia | iki 6007 W |
| Maks. slėgis | 25 bar |
| Vent. tipas | skersvėjo |
| Variklio tipas | EC |
| Įtampa | 24 V DC |
| Greičio valdymas | 0-10 V |
| Šilumokaitis | varis – aliuminis |
| Pagrindinės savybės |
|---|
| Priverstinė konvekcija |
| EC ventiliatorių varikliai |
| Tylus veikimas |
| Skirta darbui su šilumos siurbliais |
| Nerūdijančio plieno korpusas |
| Sutvirtintas ir sandarus korpusas |
| 10 metų garantija |
- Aprašymas
- Galingumai
- Matmenys
- Parsisiųsti
- Grotelės
- Priedai
- Užsakymo kodai
Grindiniai konvektoriai su ventiliatoriais FH4-M skirti didelės galios šildymui patalpose, kuriose keliami aukšti akustinio komforto reikalavimai. Dėl itin žemo triukšmo lygio šie įrenginiai plačiai naudojami miegamuosiuose, viešbučių kambariuose ir gyvenamosiose erdvėse, kuriose šiluminis komfortas turi būti užtikrinamas be girdimo foninio triukšmo.
Įrenginiai pritaikyti darbui žematemperatūrėse šildymo sistemose, įskaitant šilumos siurblius ir kondensacinius katilus. Integruoti EC ventiliatoriai užtikrina aukštą konvekcijos efektyvumą, tolygų šilumos paskirstymą ir greitą reakciją į temperatūros pokyčius.
FH4-M komplektuojami su tvirtais nerūdijančio plieno korpusais, pritaikytais pėsčiųjų apkrovoms ir kasdieniam naudojimui gyvenamuosiuose bei komerciniuose pastatuose. Siekiant sklandžios integracijos į interjerą, siūlomos dvipusės aliuminio arba ąžuolo medienos grotelės.
- Katalogas Atsisiųsti

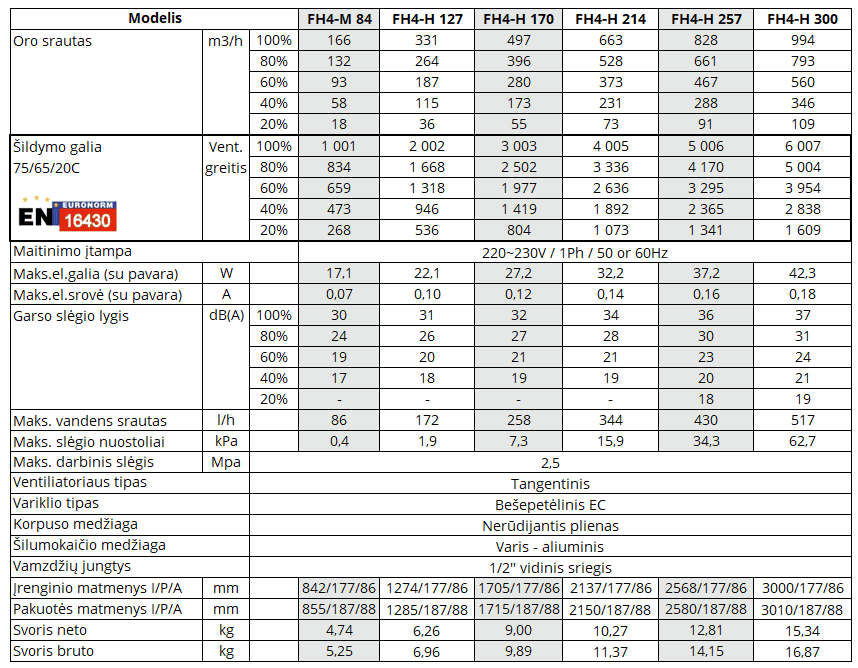

- Parinkimo lentelė Atsisiųsti
- Techninės specifikacijos Atsisiųsti
- BIM failai Atsisiųsti
- Montavimo instrukcija Atsisiųsti
- Konveka TW24 patalpos termostato naudotojo instrukcija Atsisiųsti
- Konveka TW24 patalpos termostato Modbus nustatymai Atsisiųsti
RULONINĖS ALIUMINIO GROTELĖS GR
IŠILGINĖS ALIUMINIO GROTELĖS GR-L
RULONINĖS MEDINĖS GROTELĖS GR
Patalpos termostatas TW24
Užduotos patalpos temperatūros palaikymui. Valdo pavarą A24NC
- Matmenys 88 x 88 mm
- Savaitės temperatūros grafiko programavimas
- Darbinė temperatūra 5 - 35°C
- Darbinė įtampa - 24V DC, srovė - 3A
- El. galia - 1,5W
Termostatinis vožtuvas (tiesus) TVSP15
Vandens srauto reguliavimui. Valdomas pavara A24NC
- Darbinė temperatūra -10℃ - 120℃
- Sriegis 1/2″
- Slėgio klasė - PN10
- Kvs - 2,00
- Korpusas - nikeliu dengta bronza
Grįžtamojo srauto ribotuvas (tiesus) LS15
Vandens srauto atidarymui, uždarymui ir maksimalaus srauto ribojimui
- Darbinė temperatūra -10℃ - 120℃
- Sriegis 1/2″
- Slėgio klasė - PN10
- Kvs - 2,00
- Korpusas - nikeliu dengta bronza
Grįžtamojo srauto ribotuvas (kampinis) LA15
Vandens srauto atidarymui, uždarymui ir maksimalaus srauto ribojimui
- Darbinė temperatūra -10℃ - 120℃
- Sriegis 1/2″
- Slėgio klasė - PN10
- Kvs - 2,00
- Korpusas - nikeliu dengta bronza
Pavara A24NC
Termostatinio vožtuvo atidarymui - uždarymui. Valdoma patalpos termostatu TW24
- Darbinė įtampa - 24V DC
- El. galia - 2,5W
- Apsaugos klasė - IP54
- Prijungimo sriegis - M30 x 1,5mm
- Korpuso medžiaga PC/ABS
Valdymo blokas CB20
Ventiliatorių, pavarų A24NC ir patalpos termostato TW24 prijungimui ir maitinimui
- 24V DC maitinimo šaltinis
- Galia - 20W
- Srovė - 0,84A
- El. jungčių terminalai
- Nerūdijančio plieno korpusas
KONVEKTORIŲ UŽSAKYMO KODAS
| MODELIS | ILGIS, cm | PLOTIS, cm | AUKŠTIS, cm | PAVYZDYS |
| FH4-M | 214 | 17,7 | 8,6 | FH4-M 214-17-86 |
GROTELIŲ UŽSAKYMO KODAS
| MODELIS | ILGIS, cm | PLOTIS, cm | MEDŽIAGA | PAVYZDYS |
| GR | 214 | 17 | ALS | GR 214-17-ALS |
| GR-L | 214 | 17 | ALS | GR-L 214-17-ALS |
| GR – ruloninės grotelės | ALS – aliuminio grotelės, sidabro spalvos | |
| GR-L – linijinės grotelės | AL10 – aliuminio grotelės, rudos spalvos | |
| AL50 – aliuminio grotelės, juodos spalvos | ||
| OAK – ąžuolinės grotelės | ||
PRIEDŲ UŽSAKYMO KODAI
| MODELIS | UŽSAKYMO KODAS |
| Grįžtamojo srauto ribotuvas (tiesus) | LS15 |
| Grįžtamojo srauto ribotuvas (kampinis) | LA15 |
| Termostatinis vožtuvas (tiesus) | TVSP15 |
| Patalpos termostatas | TW24 |
| Pavara 24V | A24NC |
| Valdymo blokas | CB20 |
