Ortakiniai fankoilai DF
Kompaktiški kanalinio tipo fankoilai efektyviam šildymui ir vėsinimui.
| Techninė apžvalga | |
|---|---|
| Ilgis | 680 – 1880 mm |
| Plotis | 493 mm |
| Aukštis | 238 mm |
| Vėsinimo galia | iki 9205 W |
| Maks. slėgis | 16 bar |
| Vent. tipas | išcentrinis |
| Variklio tipas | AC arba EC |
| Greičio valdymas | 3 greičiai arba 0-10 V |
| Šilumokaitis | varis – aliuminis |
| Pagrindinės savybės |
|---|
| Šildymui ir vėsinimui |
| Montavimas į lubas (paslėptas) |
| Išorinis statinis slėgis iki 50 Pa |
| AC arba EC ventiliatorių varikliai |
| Skirta darbui su šilumos siurbliais |
| 2 ir 4 vamzdžių versijos |
| Integruotas kondensato surinktuvas |
| Žemo profilio konstrukcija |
| 10 metų šilumokaičio garantija |
- Aprašymas

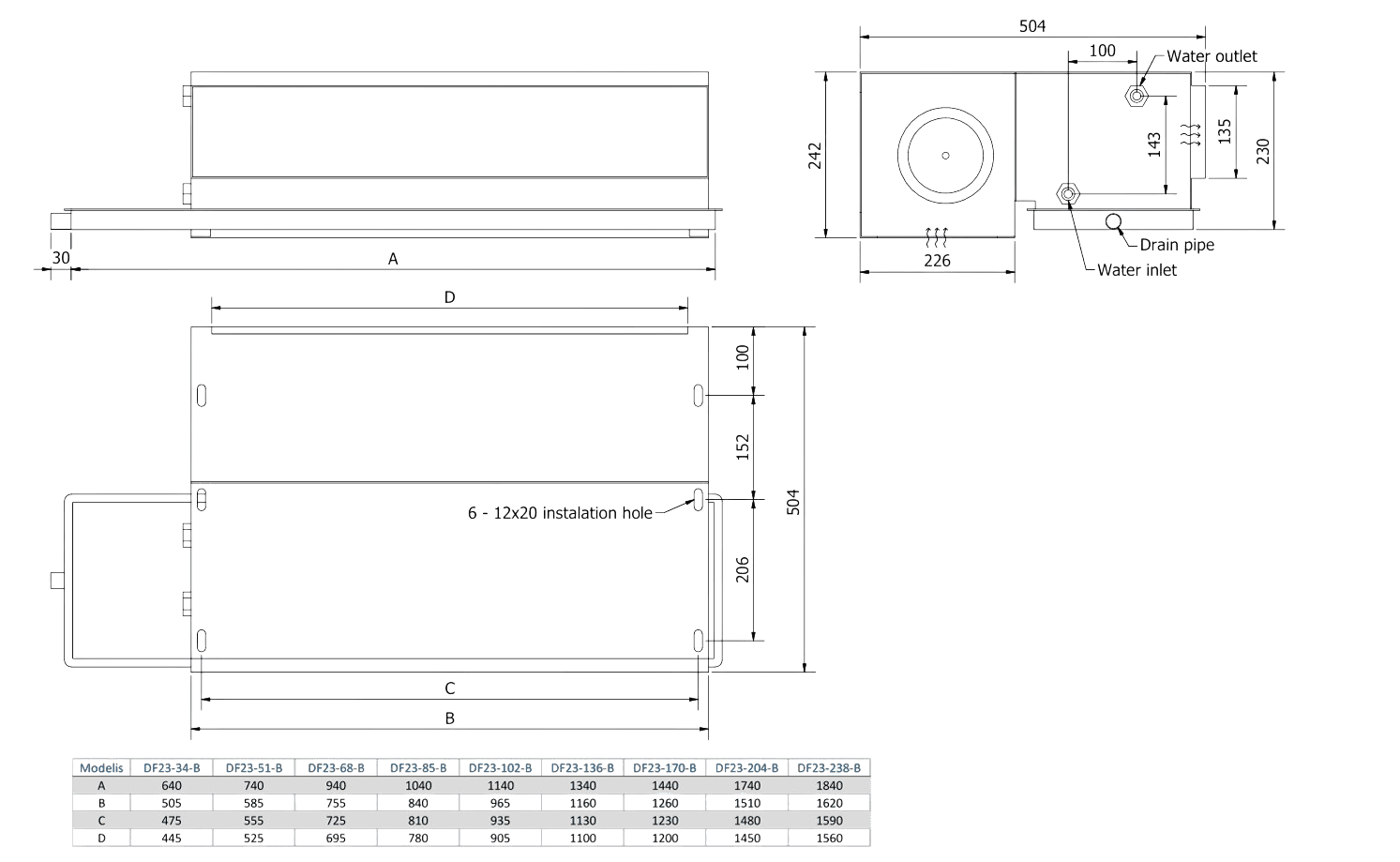

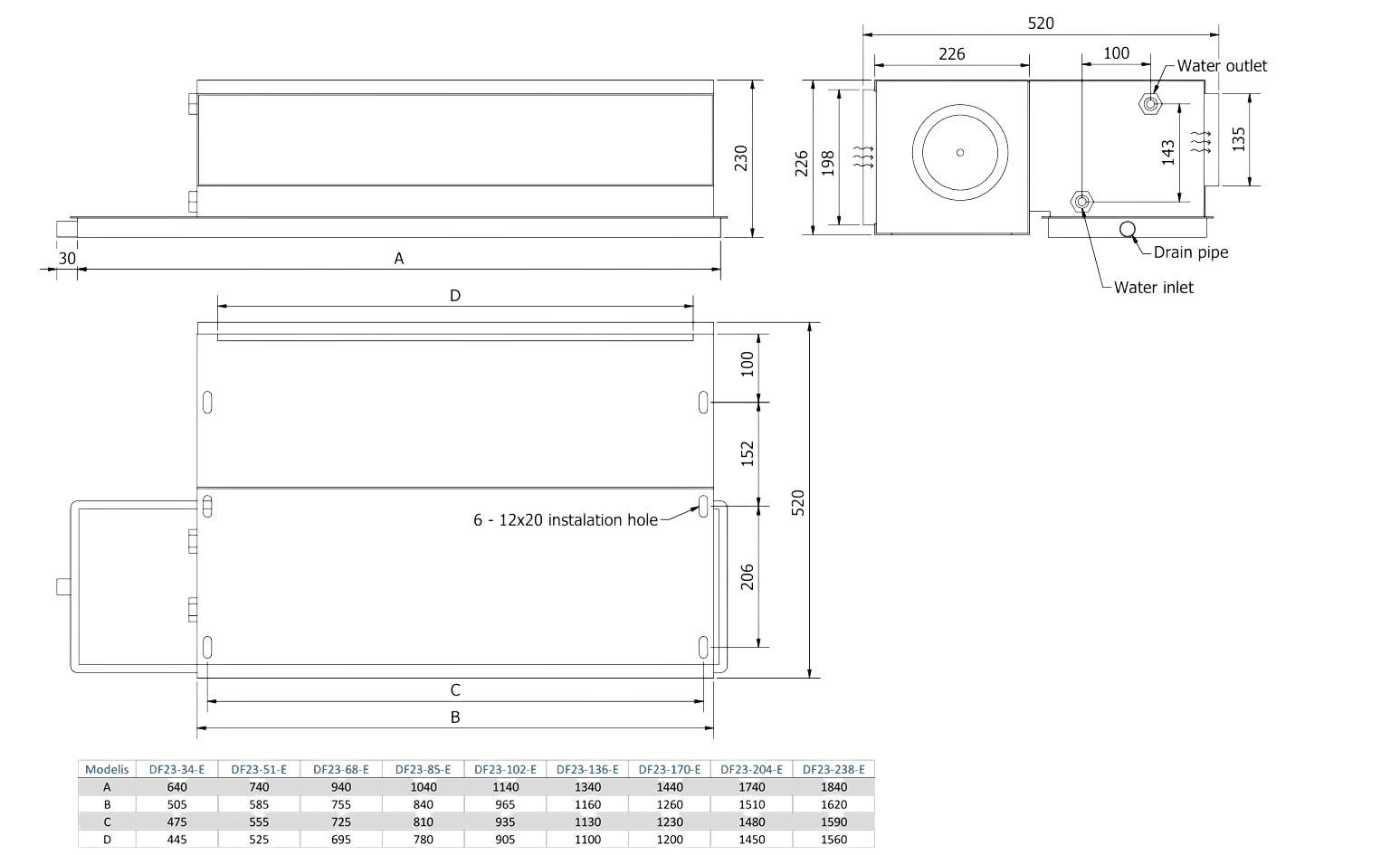

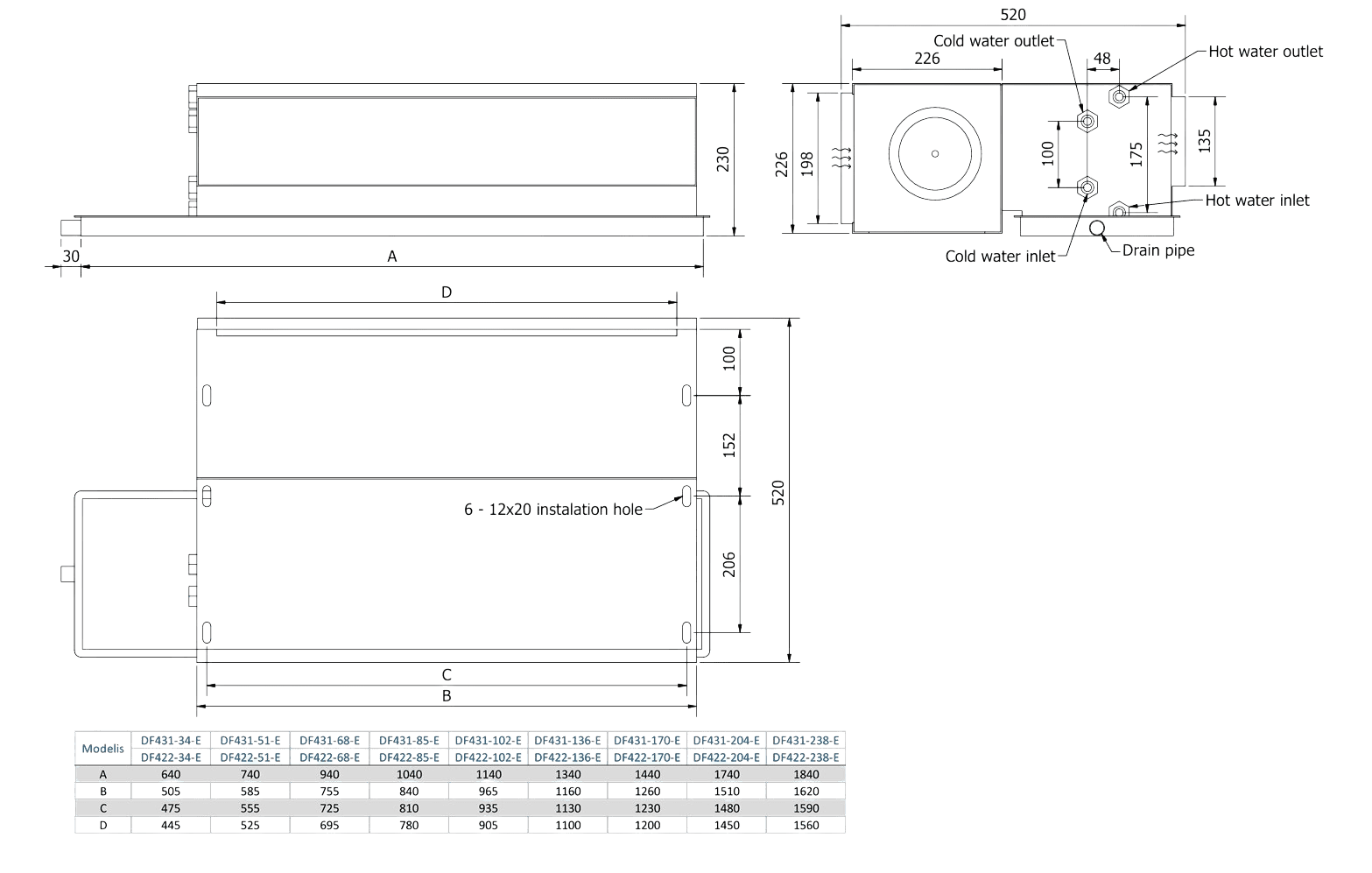

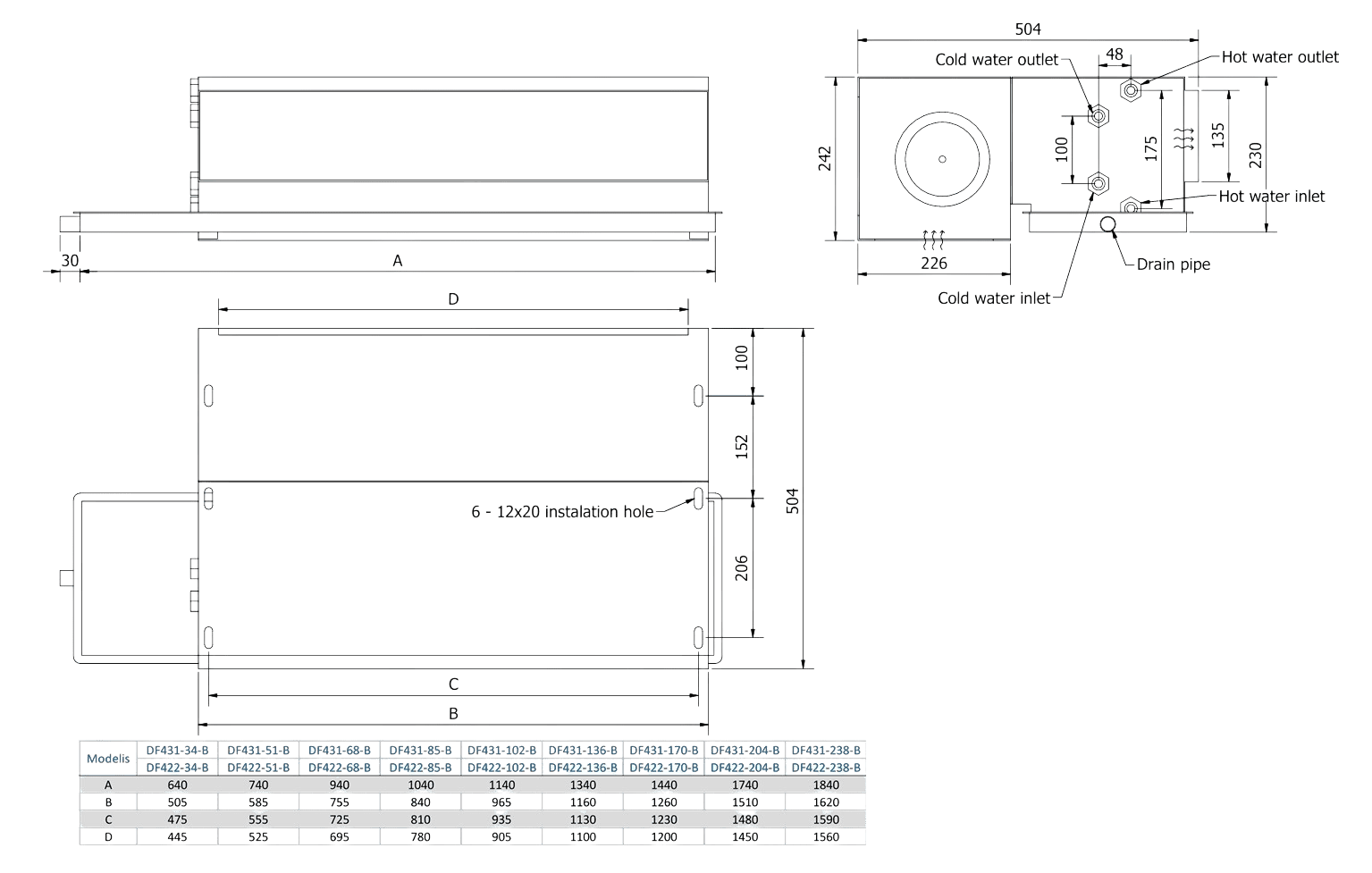

- Matmenys
- Parsisiųsti
- Priedai
- Užsakymo kodai
Ortakiniai fankoilai DF skirti efektyviam patalpų šildymui ir vėsinimui gyvenamuosiuose, komerciniuose bei visuomeniniuose pastatuose, kuriuose reikalinga didelė galia, tylus veikimas ir kompaktiški matmenys.
Nedidelis korpuso aukštis leidžia įrenginius montuoti lubose esant ribotai montavimo erdvei, todėl jie puikiai tinka viešbučiams, biurams ir renovuojamiems pastatams. Integruotos kondensato vonelės užtikrina patikimą darbą vėsinimo režimu žemiau rasos taško.
Įrenginiai gaminami 2 ir 4 vamzdžių versijomis su AC arba EC ventiliatorių varikliais. Efektyvus darbas žematemperatūrėse sistemose, įskaitant šilumos siurblius ir kondensacinius katilus, leidžia sumažinti energijos sąnaudas ir tiksliai reguliuoti patalpų temperatūrą.
DF fankoilai komplektuojami su korozijai atspariais cinkuoto plieno korpusais, vario–aliuminio šilumokaičiais ir plaunamais oro filtrais, kurie užtikrina patikimą ilgalaikį darbą bei supaprastintą techninę priežiūrą.
- Katalogas Konveka DF Atsisiųsti
- BIM failai Atsisiųsti
- Parinkimo lentelė Atsisiųsti
- Techninės specifikacijos Atsisiųsti

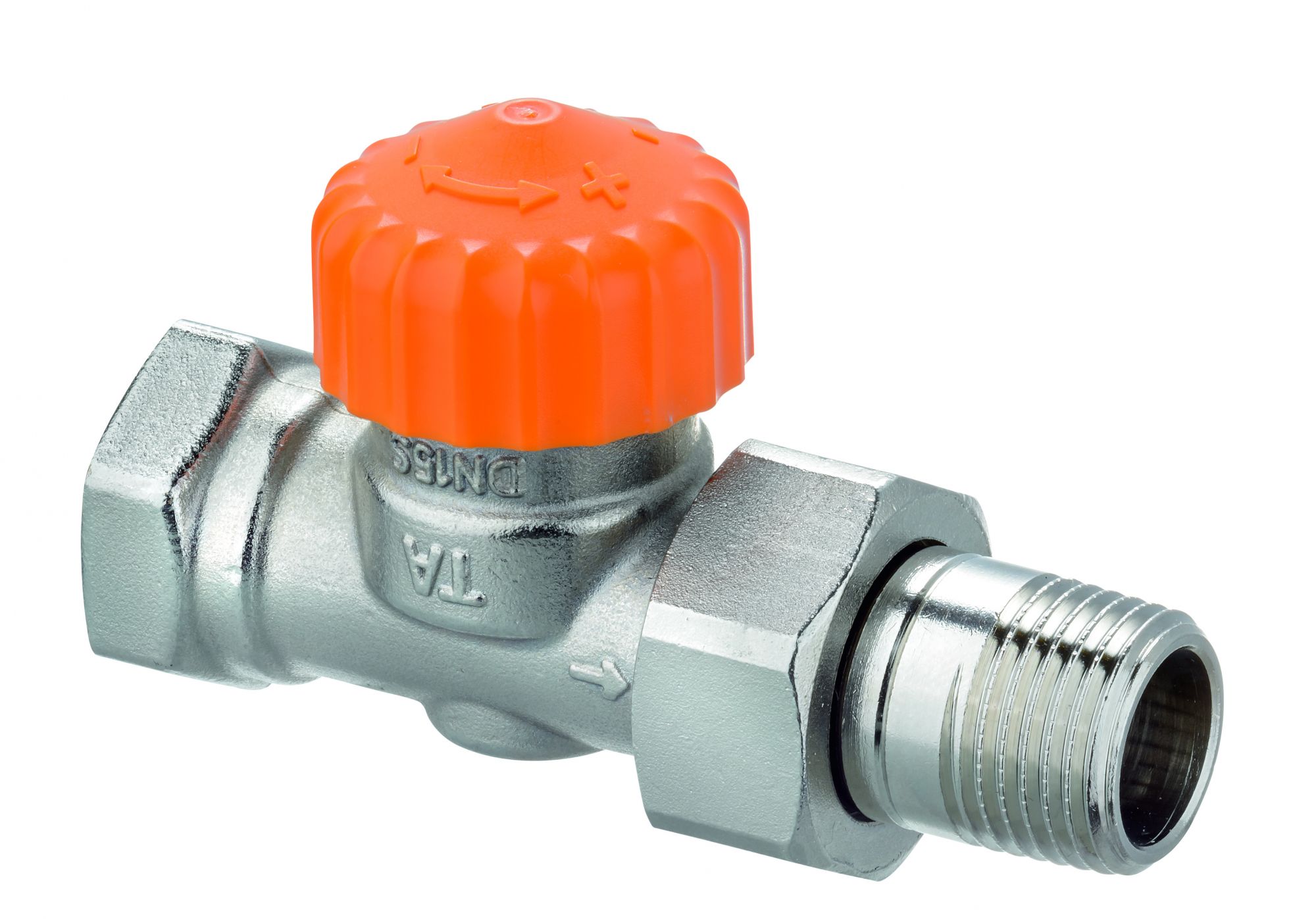

Termostatinis vožtuvas su išankst. nustat. (tiesus) TVSP15
Vandens srauto reguliavimui. Valdomas pavara A230NC
- Darbinė temperatūra -10℃ - 120℃
- Sriegis 1/2″
- Slėgio klasė - PN10
- Kvs - 2,00
- Korpusas - nikeliu dengta bronza

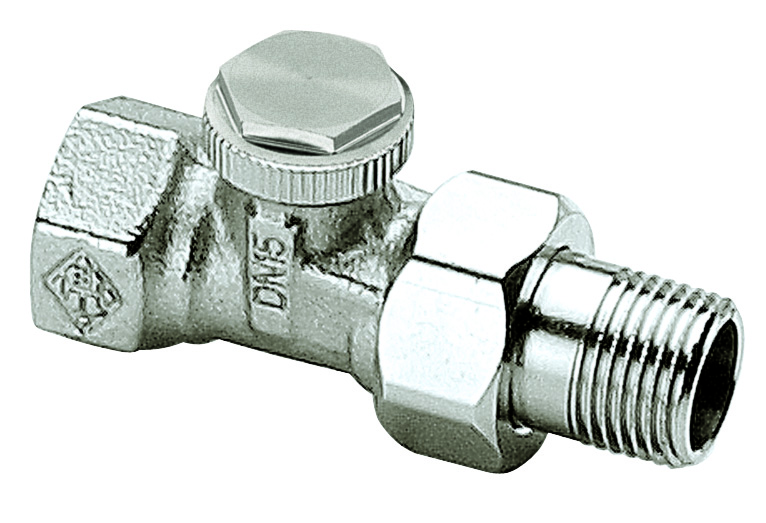

Grįžtamojo srauto ribotuvas (tiesus) LS15
Vandens srauto atidarymui, uždarymui ir maksimalaus srauto ribojimui
- Darbinė temperatūra -10℃ - 120℃
- Sriegis 1/2″
- Slėgio klasė - PN10
- Kvs - 2,00
- Korpusas - nikeliu dengta bronza
Pavara A230NC
Termostatinio vožtuvo atidarymui - uždarymui. Valdoma patalpos termostatu TW230
- Darbinė temperatūra -10℃ - 120℃
- Darbinė įtampa - 24V DC
- Apsaugos klasė IP54
- Prijungimo sriegis - M30 x 1,5mm
- El. galia - 1,5W
FANKOILŲ UŽSAKYMO KODAS
| MODELIS | VAMZDŽIŲ SK./EILIŲ SK. | ORO SRAUTAS, m3/h | VARIKLIO TIPAS | PAVYZDYS |
| DF | 23 | 340 | AC | DF23-34-AC |
| DF | 431 | 1020 | EC | DF431-102-EC |
PRIEDŲ UŽSAKYMO KODAI
| MODELIS | UŽSAKYMO KODAS |
| Grįžtamojo srauto ribotuvas tiesus | LS15 |
| Termostatinis vožtuvas su išankst. nustat. (tiesus) | TVSP15 |

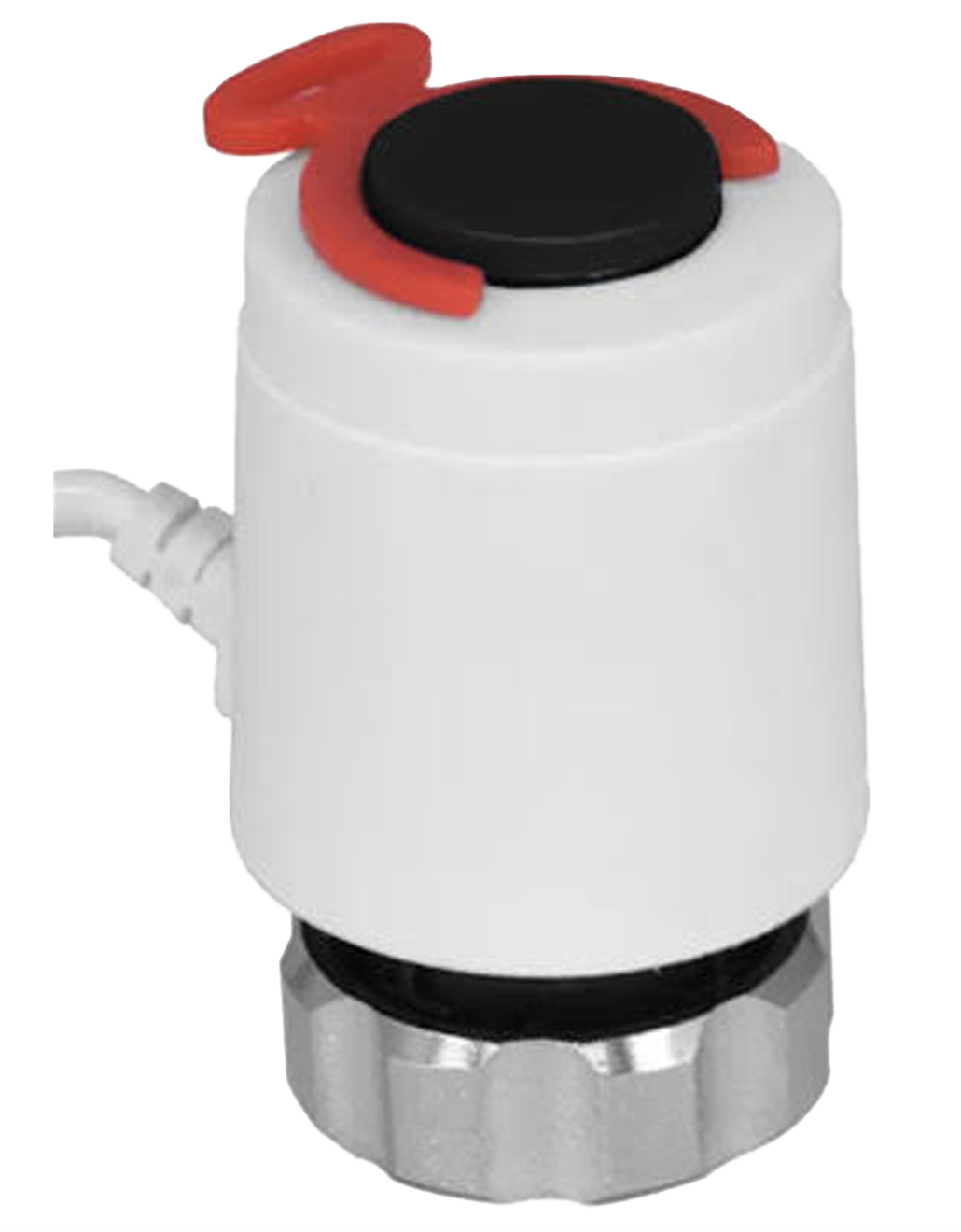

| Elektroterminė pavara 24V | A24NC |
| Elektroterminė pavara 230V | A230NC |
