Внутрипольные фанкойлы FCH
Высокопроизводительные напольные фанкойлы для отопления и охлаждения у остеклённых фасадов.
| Технический обзор | |
|---|---|
| Длина | 1200 – 3000 мм |
| Высота | 139 мм |
| Ширина | 319 мм |
| Тепловая мощность | до 12303 Вт |
| Тепловая мощность | до 4101 Вт/м |
| Холодопроизводительность | до 3649 Вт |
| Холодопроизводительность | до 1216 Вт/м |
| Уровень шума | 20–42 дБ(А) |
| Расход воздуха | 77 – 1040 м³/ч |
| Макс. давление | 25 бар |
| Тип вентилятора | тангенциальный |
| Теплообменник | медь – алюминий |
| Основные характеристики |
|---|
| Отопление и охлаждение |
| Двигатели EC |
| Тихая работа |
| Для тепловых насосов |
| Корпус из нержавеющей стали |
| Усиленный герметичный корпус |
| Сухое и влажное охлаждение |
| Версии с 2 и 4 трубами |
| Гарантия 10 лет |
- Описание

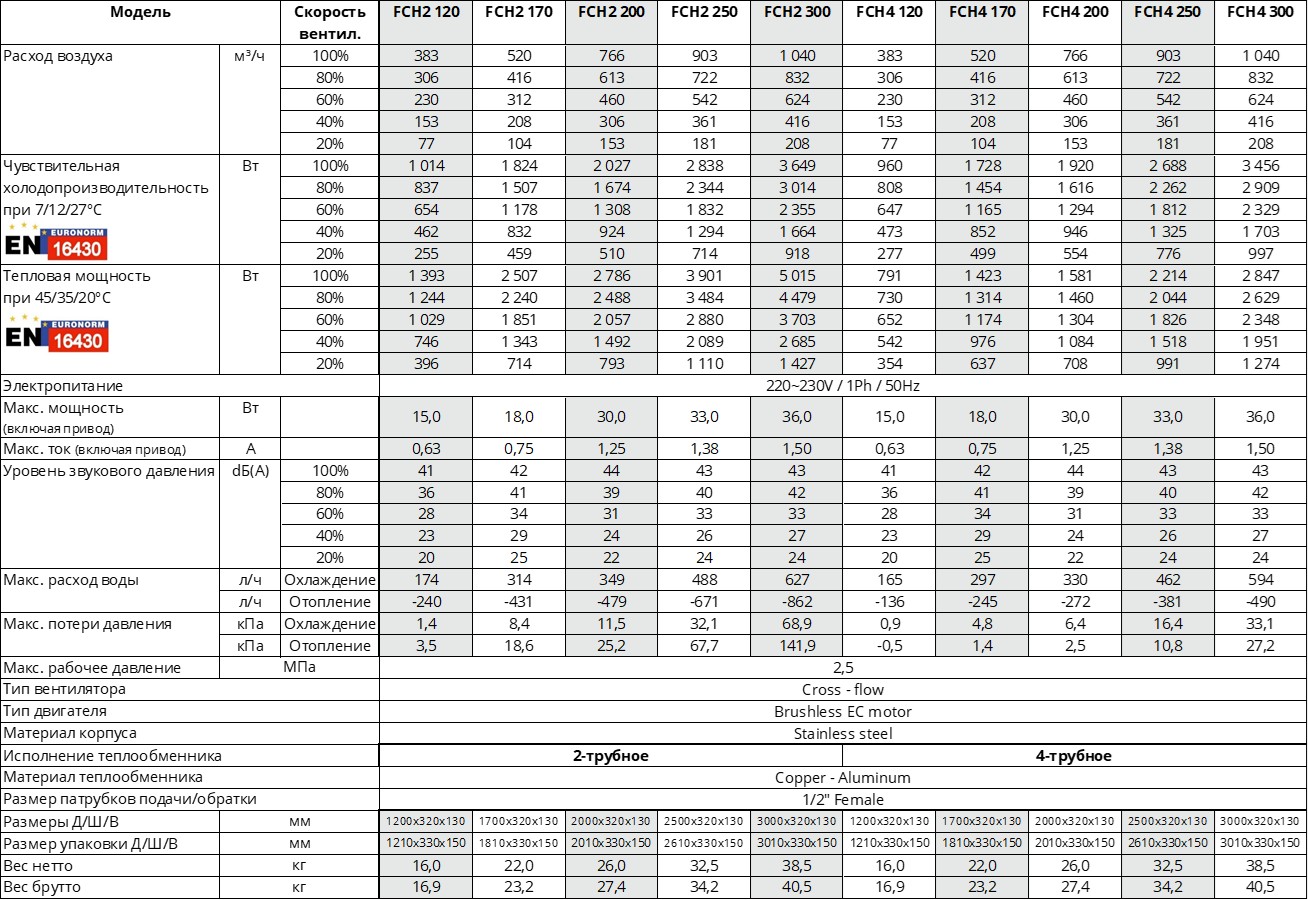

- Мощности

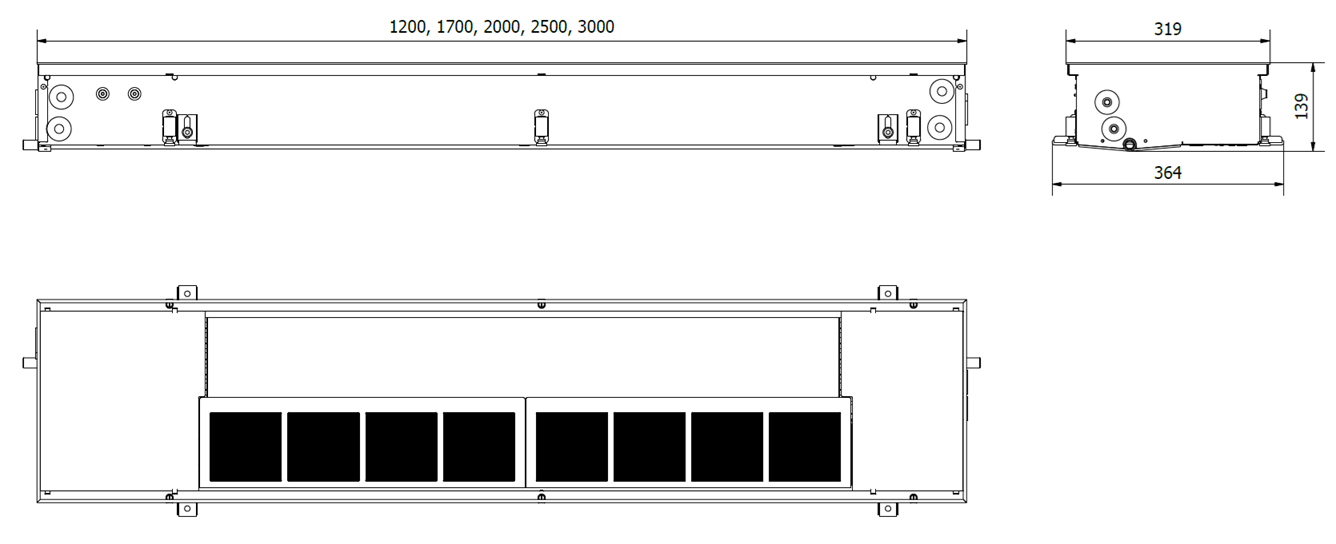

- Размеры
- Документация
- Решётки
- Аксессуары
- Коды заказа
Внутрипольные фэнкойлы FCH предназначены для эффективного отопления и охлаждения помещений с остеклёнными фасадами и панорамными окнами. Благодаря высокой тепловой и холодильной мощности данные устройства могут использоваться в качестве основных систем поддержания микроклимата в жилых и коммерческих помещениях.
Интегрированные ванны для конденсата обеспечивают надёжную работу в режиме охлаждения ниже точки росы, а EC-вентиляторы гарантируют низкий уровень шума, быструю реакцию на изменение температуры и равномерное распределение тепла или охлаждённого воздуха по всему помещению.
Устройства доступны в 2-трубном и 4-трубном исполнении и эффективно работают с низкотемпературными системами, включая тепловые насосы и конденсационные котлы. Прочные корпуса из нержавеющей стали рассчитаны на пешеходные нагрузки, а двусторонние алюминиевые или деревянные решётки из дуба позволяют легко интегрировать устройства в различные интерьерные решения.
РУЛОННЫЕ АЛЮМИНИЕВЫЕ РЕШЕТКИ GR
ПРОДОЛЬНЫЕ АЛЮМИНИЕВЫЕ РЕШЕТКИ GR-L
РУЛОННЫЕ ДЕРЕВЯННЫЕ РЕШЕТКИ GR
Комнатный термостат TW24
Для поддержания заданной температуры в помещении. Управляет приводом A24NC
- Размеры 88 x 88 мм
- Программирование недельного графика температуры
- Рабочая температура 5 - 35°C
- Рабочее напряжение - 24V DC, ток - 3A
- Эл. мощность - 1,5W
Термостатический клапан (прямой) TVSP15
Для регулирования потока воды. Управляется приводом A24NC
- Рабочая температура -10℃ - 120℃
- Резьба 1/2″
- Класс давления - PN10
- Kvs - 2,00
- Корпус - никелированная бронза
Обратный клапан (прямой) LS15
Для открытия, закрытия и настройки максимального потока воды
- Рабочая температура -10℃ - 120℃
- Резьба 1/2″
- Класс давления - PN10
- Kvs - 2,00
- Корпус - никелированная бронза
Обратный клапан (угловой) LA15
Для открытия, закрытия и настройки максимального потока воды
- Рабочая температура -10℃ - 120℃
- Резьба 1/2″
- Класс давления - PN10
- Kvs - 2,00
- Корпус - никелированная бронза
Привод A24NC
Для открытия и закрытия термостатического клапана. Управляется комнатным термостатом TW24
- Рабочее напряжение - 24V DC
- Эл. мощность - 2,5W
- Класс защиты - IP54
- Присоединительная резьба - M30 x 1,5mm
- Материал корпуса PC/ABS
Блок управления CB60
Для подключения и питания вентиляторов, приводов A24NC и комнатного термостата TW24
- Источник питания 24V DC
- Мощность - 20W
- Ток - 0,84A
- Эл. Клеммы соединений
- орпус из нержавеющей стали
КОД ЗАКАЗА КОНВЕКТОРОВ
| МОДЕЛЬ | ДЛИНА, см | ШИРИНА, см | ВЫСОТА, см | ПРИМЕР |
| FCH2 | 200 | 32 | 14 | FCH2 200 |
| FCH4 | 200 | 32 | 14 | FCH4 200 |
КОД ЗАКАЗА РЕШЕТКИ
| МОДЕЛЬ | ДЛИНА, см | ШИРИНА, см | МАТЕРИАЛ | ПРИМЕР |
| GR | 200 | 32 | ALS | GR 200-32-ALS |
| GR-L | 200 | 32 | ALS | GR-L 200-32-ALS |
| GR — рулонная решетка | ALS — алюминиевая решетка, серебристого цвета | |
| GR-L — линейные решетки | AL10 — алюминиевые решетки, коричневого цвета | |
| AL50 — алюминиевые решетки, черного цвета | ||
| OAK — дубовые решетки | ||
КОДЫ ЗАКАЗА ПРИНАДЛЕЖНОСТЕЙ
| МОДЕЛЬ | КОД ЗАКАЗА |
| Обратный клапан (прямой) | LS15 |
| Обратный клапан (угловой) | LA15 |
| Термостатический клапан (прямой) | TVSP15 |
| Комнатный термостат | TW24 |
| Привод 24NC | A24NC |
| Блок управления | CB60 |
