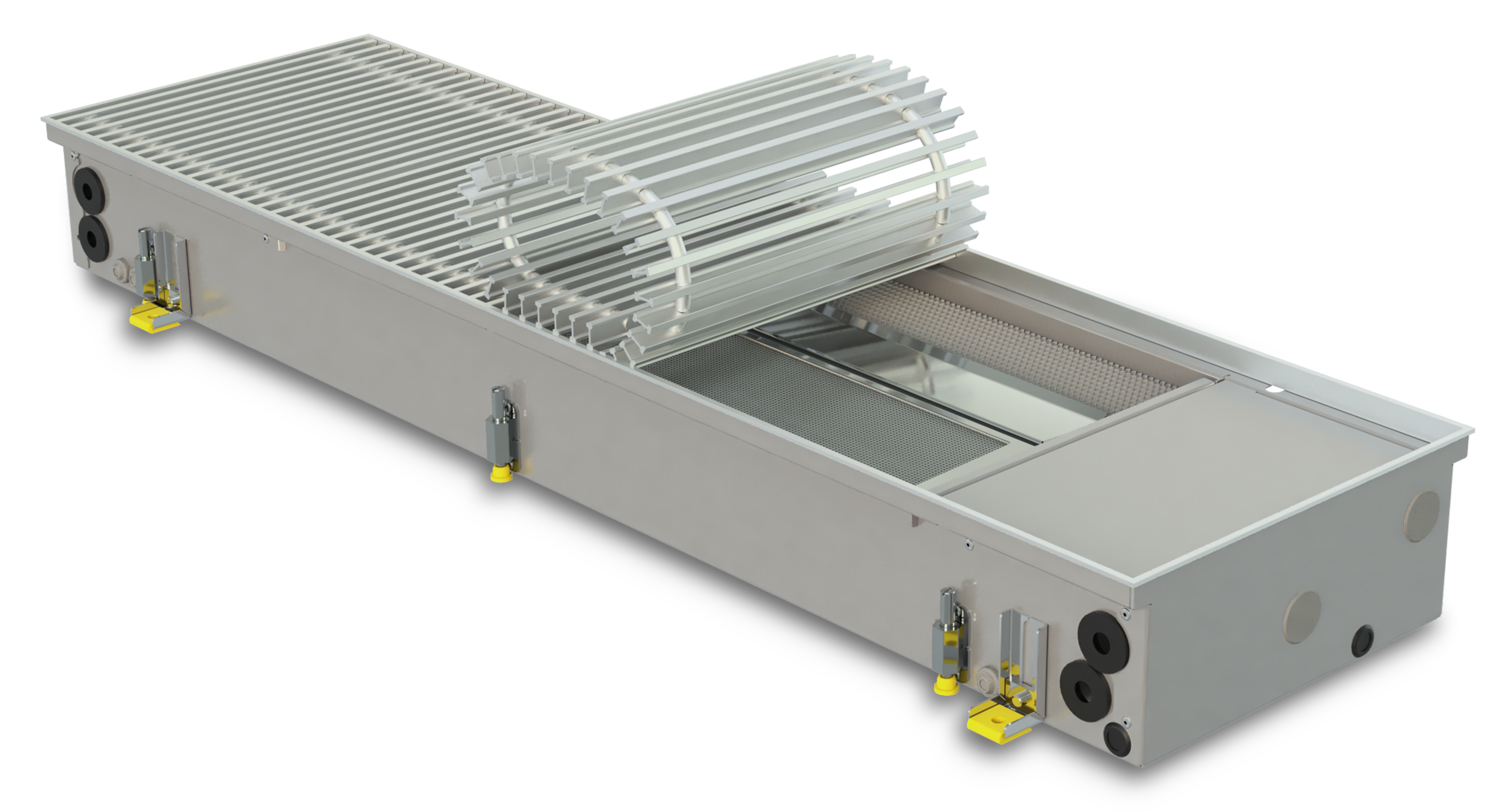

Grindiniai fankoilai FCH

Didelio našumo grindinio vėsinimo-šildymo konvektoriai šildymui ir vėsinimui prie stiklinių fasadų.

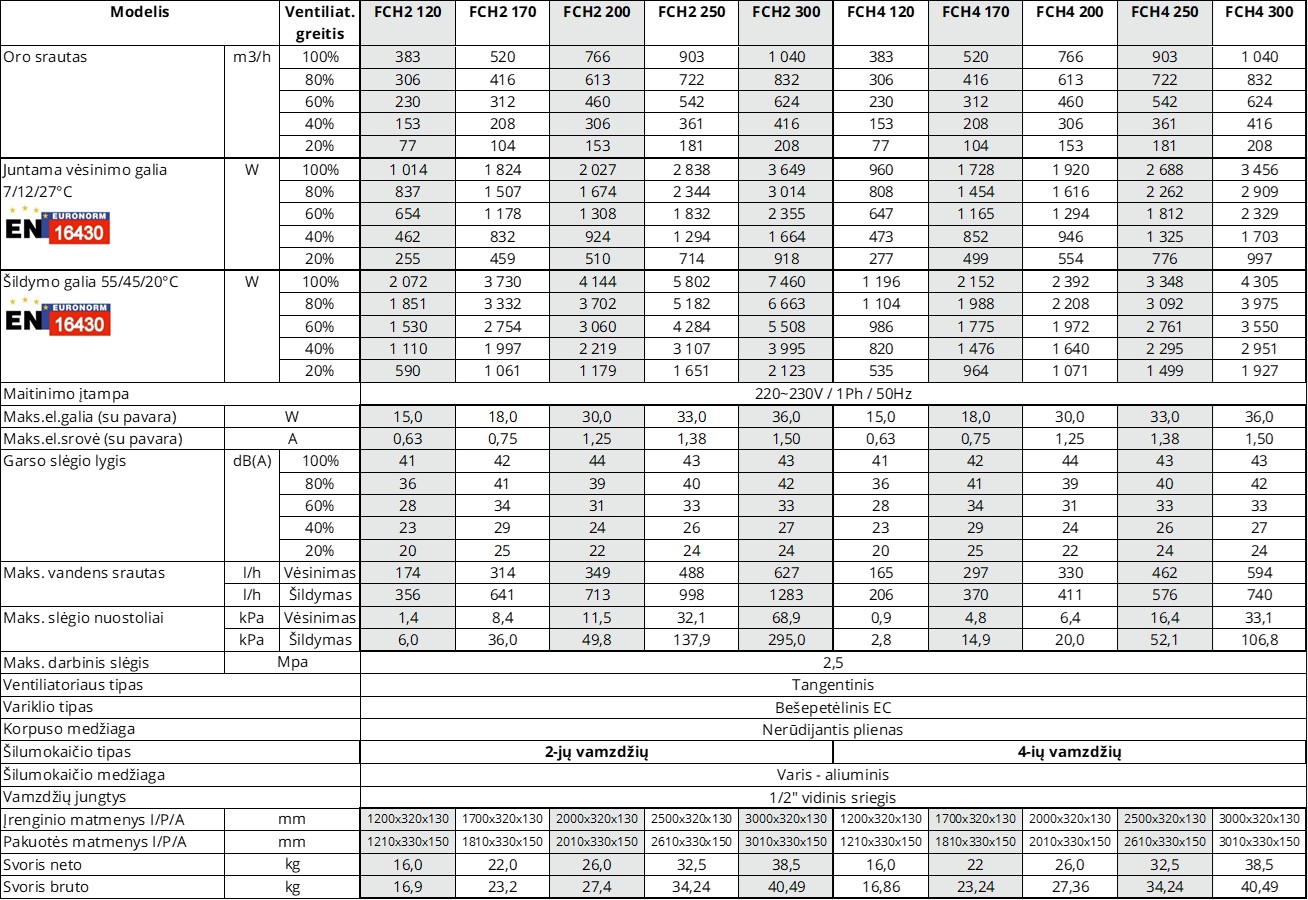

Techninė apžvalga

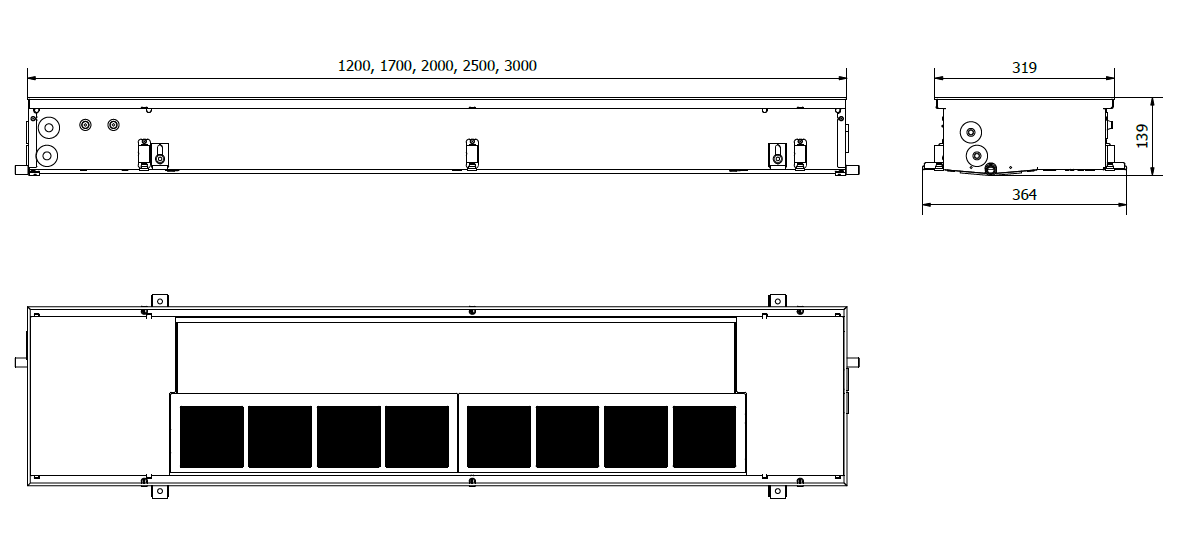

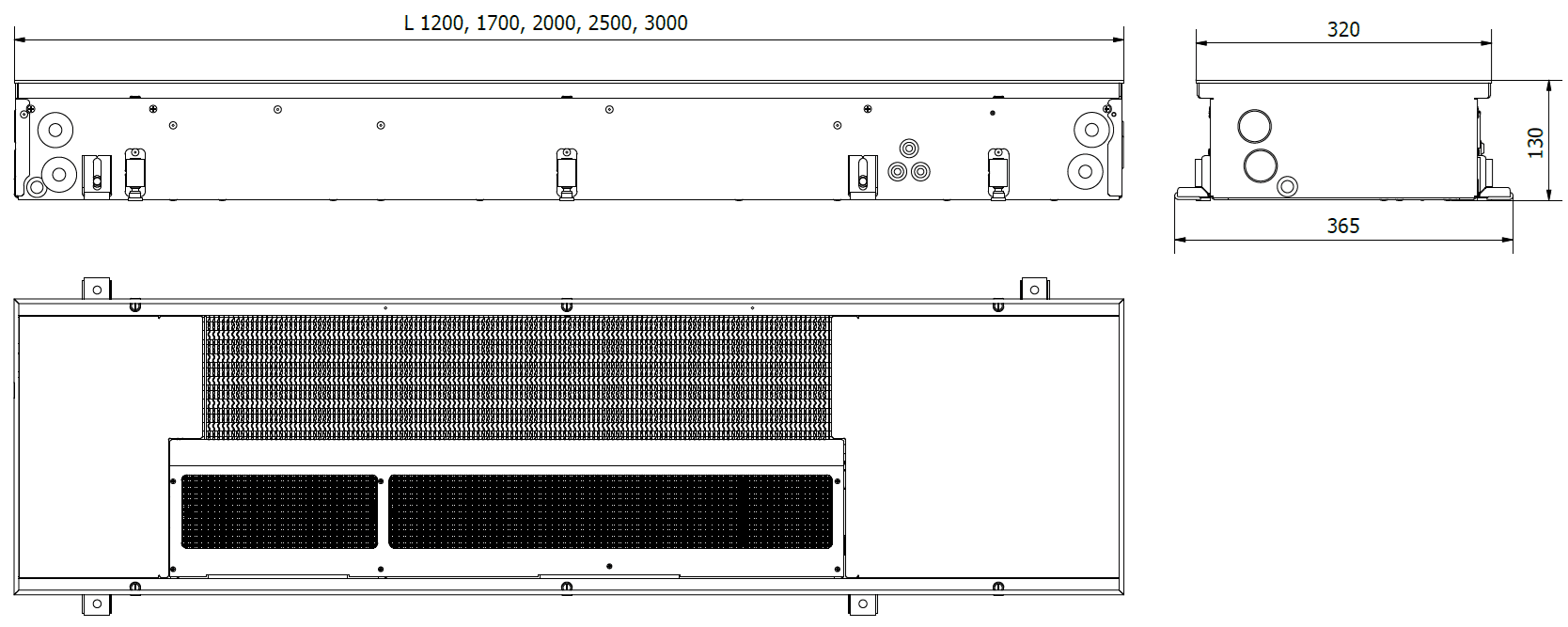

Ilgis	1200 – 3000 mm
Aukštis	139 mm
Plotis	319 mm
Vėsinimo galia	iki 3649 W
Maks. slėgis	25 bar
Vent. tipas	tangentinis
Variklio tipas	EC
Įtampa	24 V DC
Greičio valdymas	0-10 V
Šilumokaitis	varis – aliuminis

Pagrindinės savybės
Šildymui ir vėsinimui
EC ventiliatorių varikliai
Tylus veikimas
Skirta darbui su šilumos siurbliais
Nerūdijančio plieno korpusai
Sutvirtinti ir sandarūs korpusai
Tinka sausam ir šlapiam vėsinimui
2 ir 4 vamzdžių versijos
10 metų garantija

Grindiniai fankoilai FCH skirti efektyviam patalpų šildymui ir vėsinimui prie įstiklintų fasadų bei panoraminių langų. Dėl didelės šildymo ir vėsinimo galios šie įrenginiai gali būti naudojami kaip pagrindiniai mikroklimato palaikymo įrenginiai gyvenamosiose ir komercinėse patalpose.

Integruotos kondensato vonelės užtikrina patikimą darbą vėsinimo režimu žemiau rasos taško, o EC ventiliatoriai garantuoja tylų veikimą, greitą temperatūros reguliavimą bei tolygų šilumos arba vėsaus oro paskirstymą visoje patalpoje.

Įrenginiai gaminami 2 ir 4 vamzdžių versijomis bei efektyviai veikia žematemperatūrėse sistemose, įskaitant šilumos siurblius ir kondensacinius katilus. Tvirti nerūdijančio plieno korpusai pritaikyti pėsčiųjų apkrovoms, o dvipusės aliuminio arba ąžuolo medienos grotelės leidžia įrenginius lengvai integruoti į įvairius interjero sprendimus.

Katalogas PDF · 7 MB Atsisiųsti
Parinkimo lentelė XLSX · 296 KB Atsisiųsti

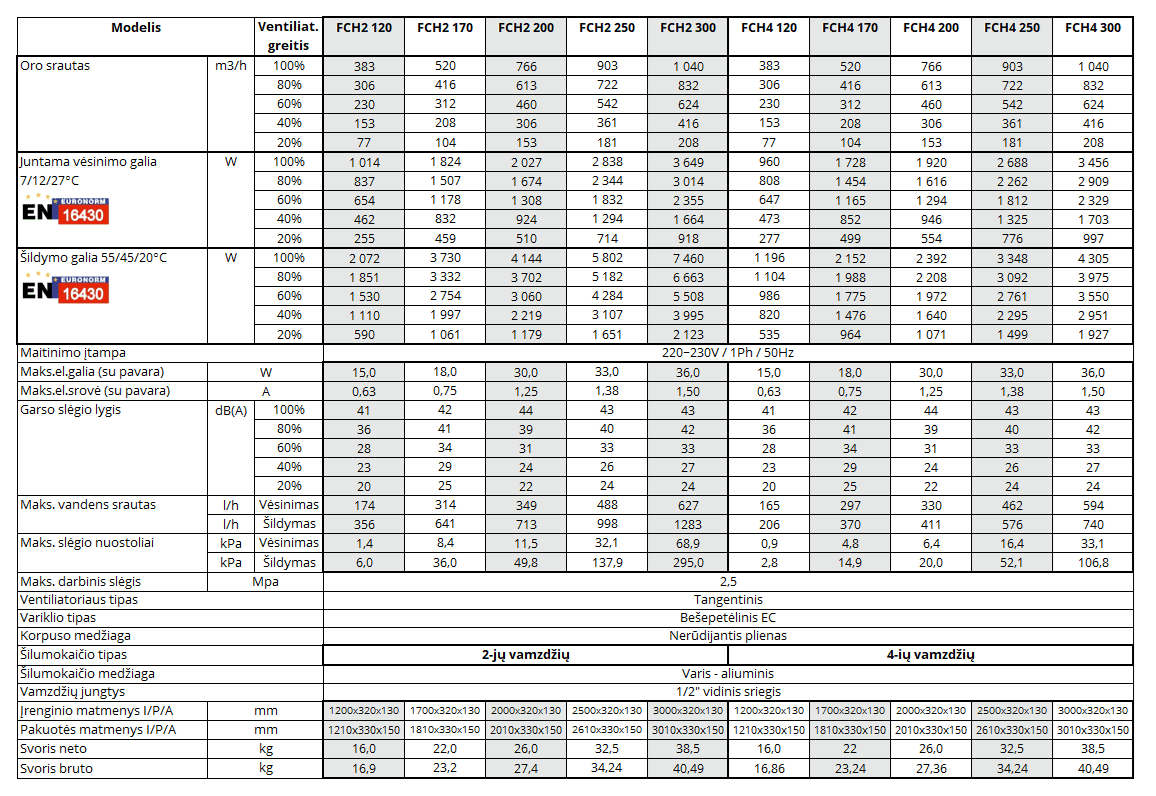

Techninės specifikacijos PDF · 75 KB Atsisiųsti
BIM failai ZIP · 11 MB Atsisiųsti
Montavimo instrukcija PDF · 2 MB Atsisiųsti
Konveka TW24 patalpos termostato naudotojo instrukcija PDF · 1 MB Atsisiųsti
Konveka TW24 patalpos termostato Modbus nustatymai PDF · 236 KB Atsisiųsti

RULONINĖS ALIUMINIO GROTELĖS GR

SIDABRO (ALS)

RUDOS (AL10)

JUODOS (AL50)

IŠILGINĖS ALIUMINIO GROTELĖS GR-L

SIDABRO (ALS)

RUDOS (AL10)

JUODOS (AL50)

RULONINĖS MEDINĖS GROTELĖS GR

ĄŽUOLAS (OAK)

Patalpos termostatas TW24

Užduotos patalpos temperatūros palaikymui. Valdo pavarą A24NC

Matmenys 88 x 88 mm
Savaitės temperatūros grafiko programavimas
Darbinė temperatūra 5 - 35°C
Darbinė įtampa - 24V DC, srovė - 3A
El. galia - 1,5W

Termostatinis vožtuvas (tiesus) TVSP15

Vandens srauto reguliavimui. Valdomas pavara A24NC

Darbinė temperatūra -10℃ - 120℃
Sriegis 1/2″
Slėgio klasė - PN10
Kvs - 2,00
Korpusas - nikeliu dengta bronza

Grįžtamojo srauto ribotuvas (tiesus) LS15

Vandens srauto atidarymui, uždarymui ir maksimalaus srauto ribojimui

Darbinė temperatūra -10℃ - 120℃
Sriegis 1/2″
Slėgio klasė - PN10
Kvs - 2,00
Korpusas - nikeliu dengta bronza

Grįžtamojo srauto ribotuvas (kampinis) LA15

Vandens srauto atidarymui, uždarymui ir maksimalaus srauto ribojimui

Darbinė temperatūra -10℃ - 120℃
Sriegis 1/2″
Slėgio klasė - PN10
Kvs - 2,00
Korpusas - nikeliu dengta bronza

Pavara A24NC

Termostatinio vožtuvo atidarymui - uždarymui. Valdoma patalpos termostatu TW24

Darbinė įtampa - 24V DC
El. galia - 2,5W
Apsaugos klasė - IP54
Prijungimo sriegis - M30 x 1,5 mm
El. galia - 2,5 W

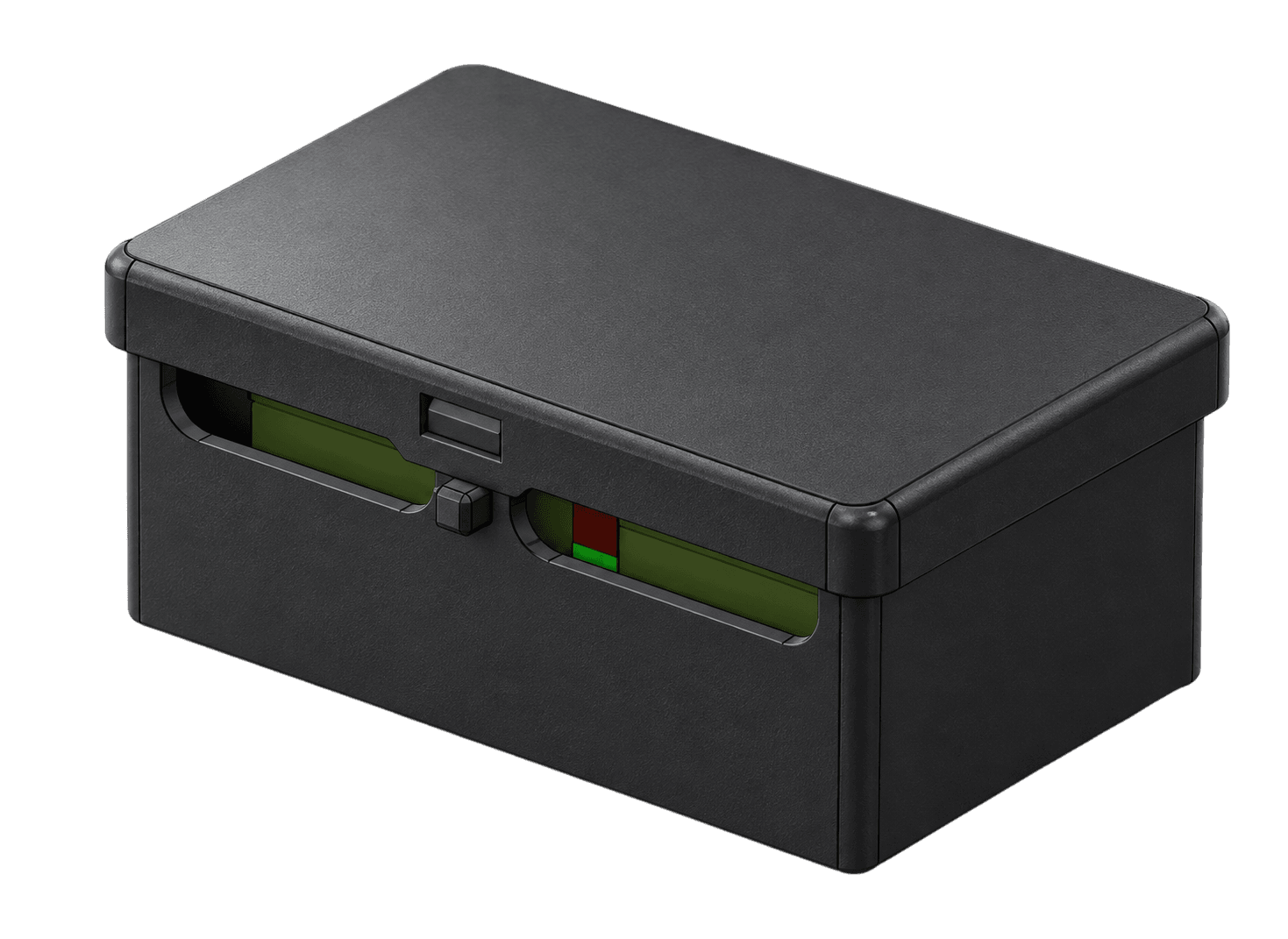

Valdymo blokas CB60

Ventiliatorių, pavarų A24NC ir patalpos termostato TW24 prijungimui ir maitinimui

24V DC maitinimo šaltinis
Galia - 20W
Srovė - 0,84A
El. jungčių terminalai
erūdijančio plieno korpusas

KONVEKTORIŲ UŽSAKYMO KODAS

MODELIS	ILGIS, cm	PLOTIS, cm	AUKŠTIS, cm	PAVYZDYS
FCH2	200	32	14	FCH2 200
FCH4	200	32	14	FCH4 200

GROTELIŲ UŽSAKYMO KODAS

MODELIS	ILGIS, cm	PLOTIS, cm	MEDŽIAGA	PAVYZDYS
GR	200	32	ALS	GR 200-32-ALS
GR-L	200	32	ALS	GR-L 200-32-ALS

GR – ruloninės grotelės		ALS – aliuminio grotelės, sidabro spalvos
GR-L – linijinės grotelės		AL10 – aliuminio grotelės, rudos spalvos
		AL50 – aliuminio grotelės, juodos spalvos
		OAK – ąžuolinės grotelės

PRIEDŲ UŽSAKYMO KODAI

MODELIS	UŽSAKYMO KODAS
Grįžtamojo srauto ribotuvas (tiesus)	LS15
Grįžtamojo srauto ribotuvas (kampinis)	LA15
Termostatinis vožtuvas (tiesus)	TVSP15
Patalpos termostatas	TW24
Pavara 24V	A24NC
Valdymo blokas	CB60
