Grindiniai fankoilai FCHV
Didelio našumo grindinio vėsinimo-šildymo konvektoriai šildymui, vėsinimui ir vėdinimui prie stiklinių fasadų.
| Techninė apžvalga | |
|---|---|
| Ilgis | 1200 – 3000 mm |
| Aukštis | 160 mm |
| Plotis | 363 mm |
| Šildymo galia | iki 12303 W |
| Šildymo galia | iki 4101 W/m |
| Vėsinimo galia | iki 3649 W |
| Vėsinimo galia | iki 1216 W/m |
| Triukšmas | 20–42 dB(A) |
| Oro srautas | 77 – 1040 m³/h |
| Maks. slėgis | 25 bar |
| Vent. tipas | tangentinis |
| Šilumokaitis | varis – aliuminis |
| Pagrindinės savybės |
|---|
| Šildymui, vėsinimui ir vėdinimui |
| EC ventiliatorių varikliai |
| Tylus veikimas |
| Skirti darbuui su šilumos siurbliais |
| Nerūdijančio plieno korpusas |
| Sutvirtintas ir sandarus korpusas |
| Tinka sausam ir šlapiam vėsinimui |
| 2 ir 4 vamzdžių versijos |
| 10 metų garantija |
- Aprašymas

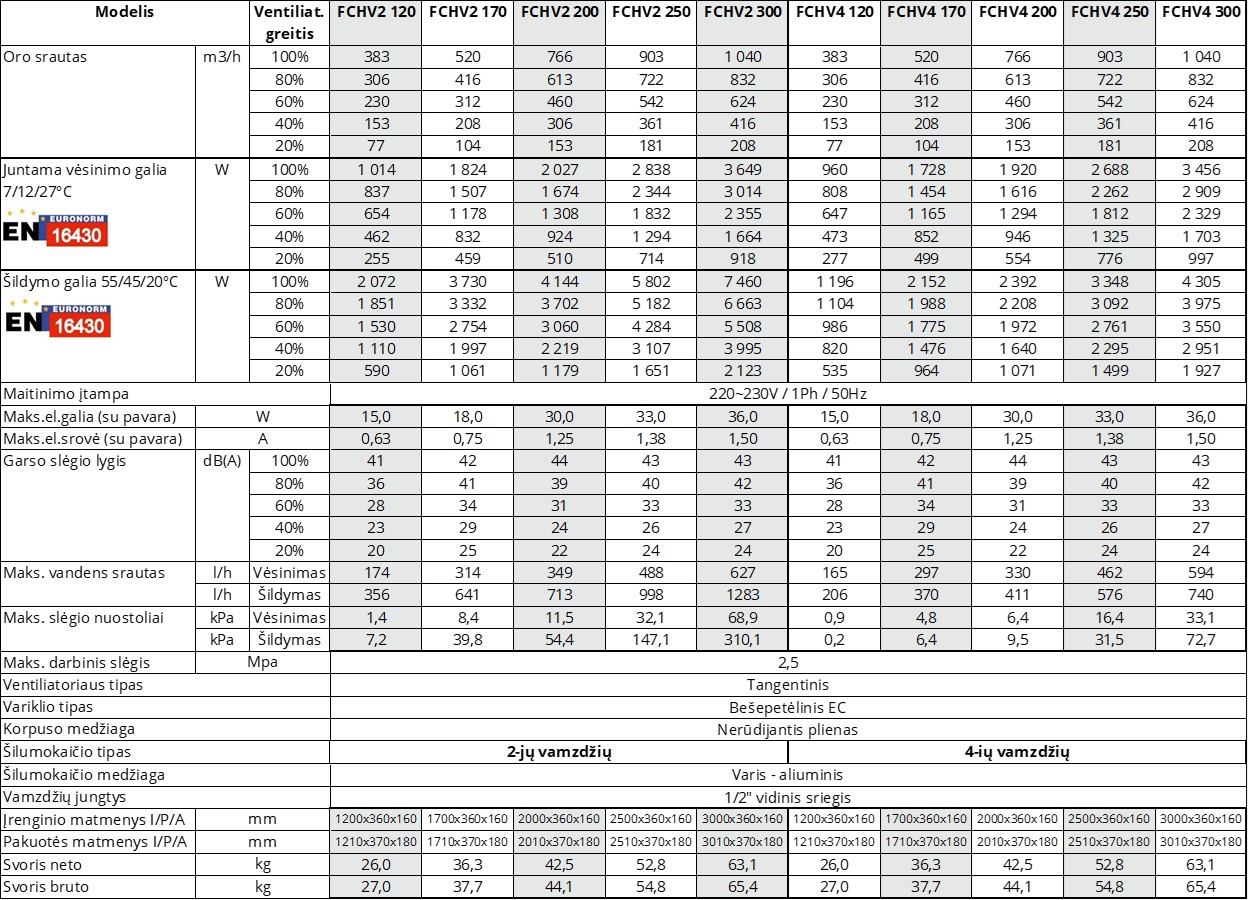

- Galingumai

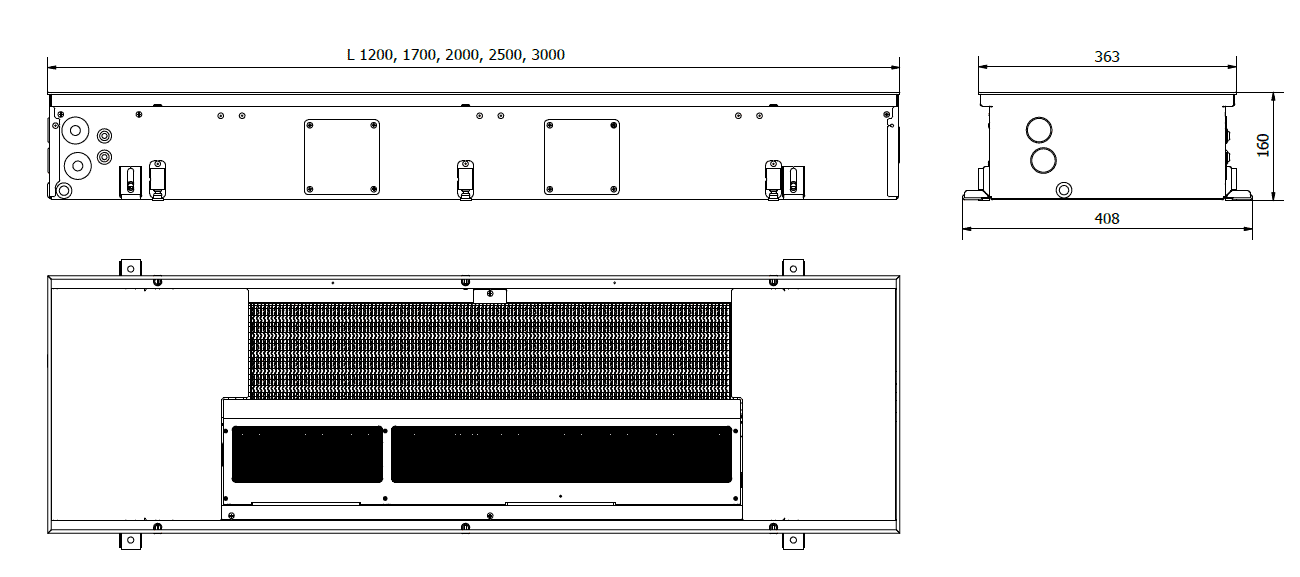

- Matmenys
- Parsisiųsti
- Grotelės
- Priedai
- Užsakymo kodai

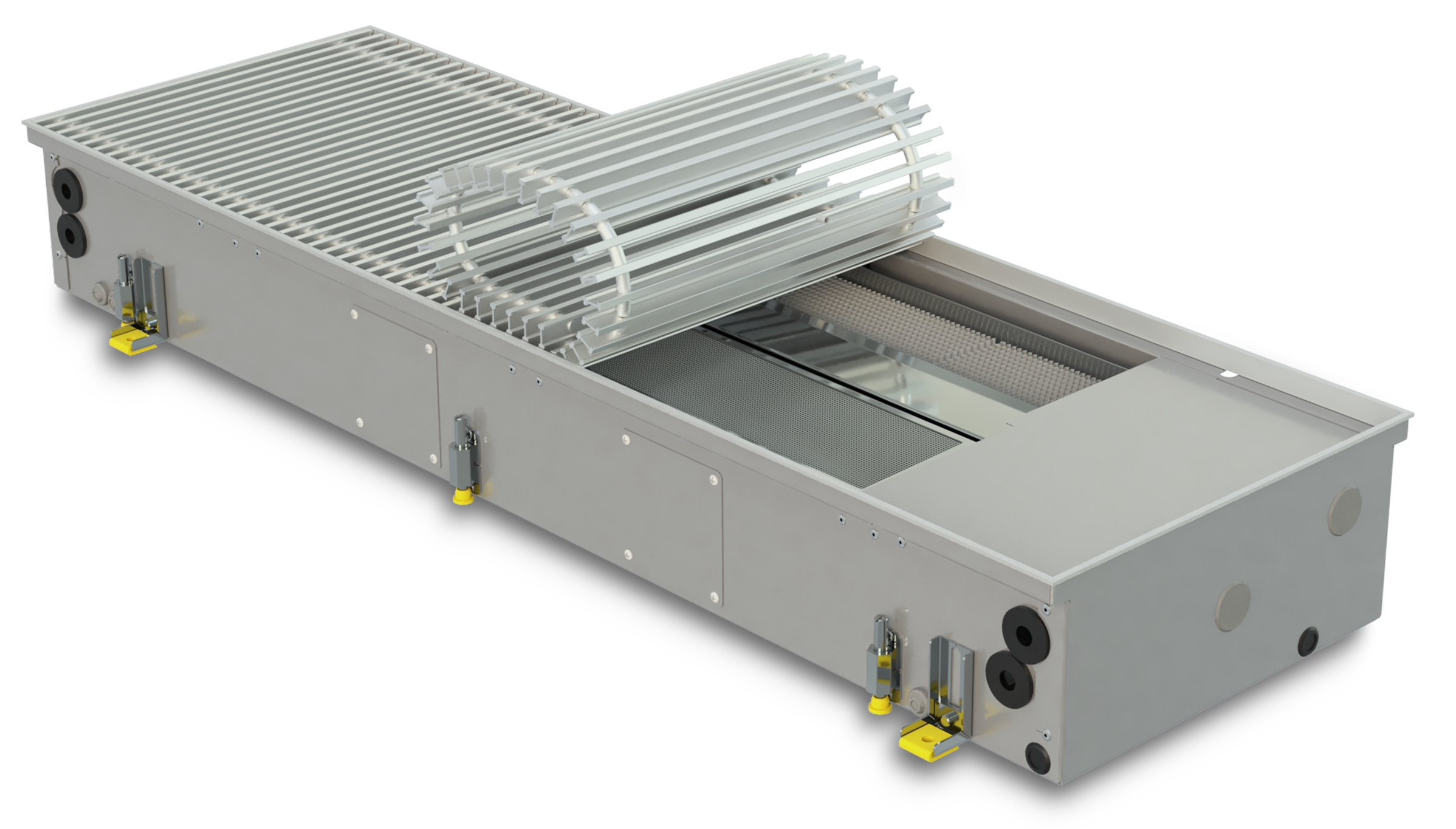

Grindiniai fankoilai FCHV skirti efektyviam patalpų šildymui, vėsinimui ir šviežio oro tiekimui prie įstiklintų fasadų bei panoraminių langų. Integruotos oro tiekimo ortakių prijungimo jungtys leidžia viename grindyse integruotame įrenginyje sujungti šildymo, vėsinimo ir vėdinimo funkcijas.
Dėl didelės šildymo ir vėsinimo galios šie įrenginiai gali būti naudojami kaip pagrindiniai mikroklimato palaikymo įrenginiai gyvenamosiose ir komercinėse patalpose. Integruotos kondensato vonelės užtikrina patikimą darbą vėsinimo režimu žemiau rasos taško.
EC ventiliatoriai užtikrina tylų veikimą, greitą temperatūros reguliavimą bei tolygų šilumos, vėsaus ir šviežio oro paskirstymą visoje patalpoje. Įrenginiai gaminami 2 ir 4 vamzdžių versijomis bei efektyviai veikia žematemperatūrėse sistemose, įskaitant šilumos siurblius ir kondensacinius katilus.
Tvirti nerūdijančio plieno korpusai pritaikyti pėsčiųjų apkrovoms, o dvipusės aliuminio arba ąžuolo medienos grotelės leidžia įrenginius lengvai integruoti į įvairius interjero sprendimus.
- Katalogas Atsisiųsti
- Parinkimo lentelė Atsisiųsti
- Techninės specifikacijos Atsisiųsti
- BIM failai Atsisiųsti
- Montavimo instrukcija Atsisiųsti
- Konveka TW24 patalpos termostato naudotojo instrukcija Atsisiųsti
- Konveka TW24 patalpos termostato Modbus nustatymai Atsisiųsti
RULONINĖS ALIUMINIO GROTELĖS GR
IŠILGINĖS ALIUMINIO GROTELĖS GR-L
RULONINĖS MEDINĖS GROTELĖS GR
Patalpos termostatas TW24
Užduotos patalpos temperatūros palaikymui. Valdo pavarą A24NC
- Matmenys 88 x 88 mm
- Savaitės temperatūros grafiko programavimas
- Darbinė temperatūra 5 - 35°C
- Darbinė įtampa - 24V DC, srovė - 3A
- El. galia - 1,5W
Termostatinis vožtuvas (tiesus) TVSP15
Vandens srauto reguliavimui. Valdomas pavara A24NC
- Darbinė temperatūra -10℃ - 120℃
- Sriegis 1/2″
- Slėgio klasė - PN10
- Kvs - 2,00
- Korpusas - nikeliu dengta bronza
Grįžtamojo srauto ribotuvas (tiesus) LS15
Vandens srauto atidarymui, uždarymui ir maksimalaus srauto ribojimui
- Darbinė temperatūra -10℃ - 120℃
- Sriegis 1/2″
- Slėgio klasė - PN10
- Kvs - 2,00
- Korpusas - nikeliu dengta bronza
Grįžtamojo srauto ribotuvas (kampinis) LA15
Vandens srauto atidarymui, uždarymui ir maksimalaus srauto ribojimui
- Darbinė temperatūra -10℃ - 120℃
- Sriegis 1/2″
- Slėgio klasė - PN10
- Kvs - 2,00
- Korpusas - nikeliu dengta bronza
Pavara A24NC
Termostatinio vožtuvo atidarymui - uždarymui. Valdoma patalpos termostatu TW24
- Darbinė įtampa - 24V DC
- El. galia - 2,5W
- Apsaugos klasė - IP54
- Prijungimo sriegis - M30 x 1,5 mm
- El. galia - 2,5 W

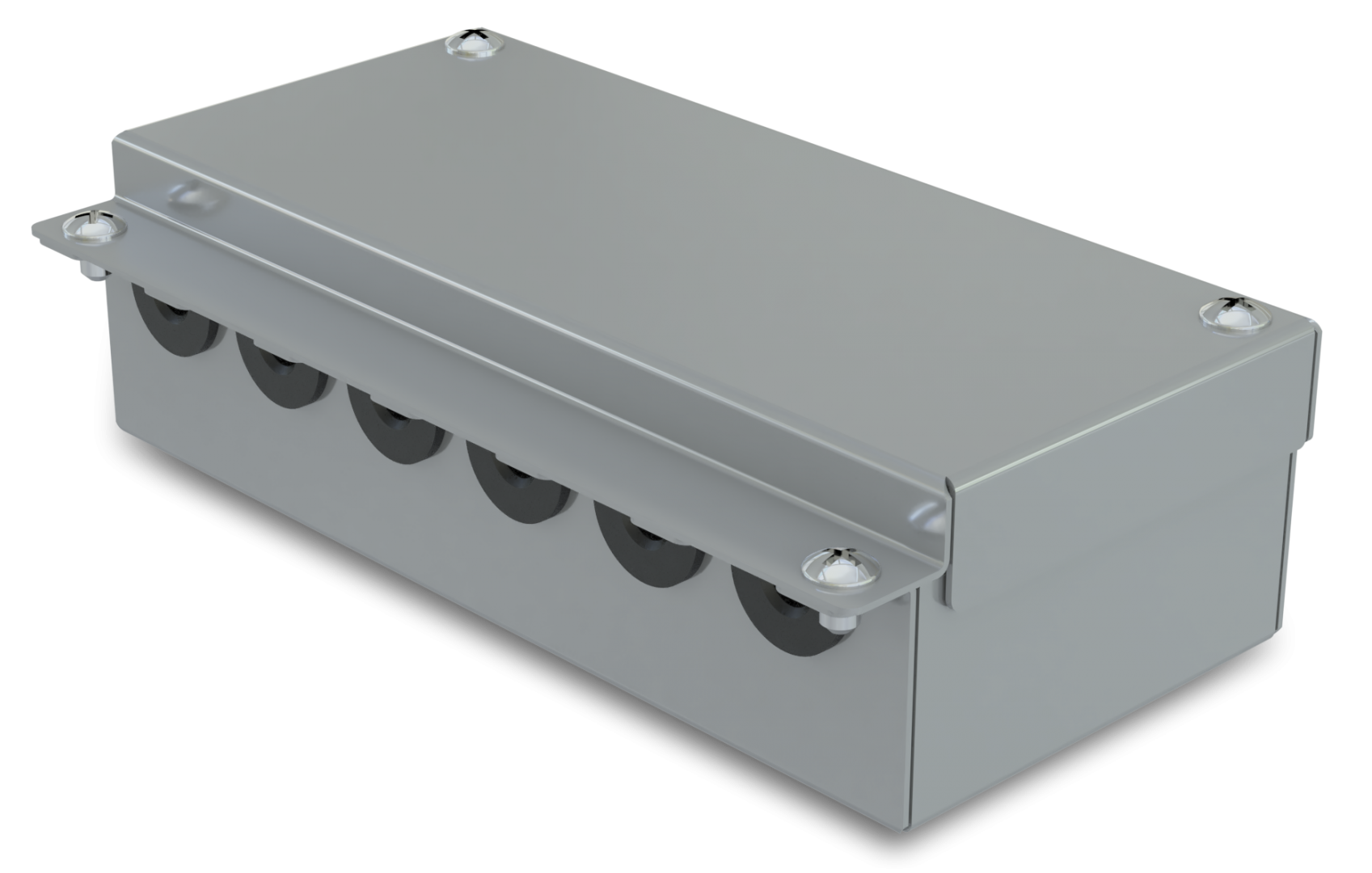

Valdymo blokas CB60
Ventiliatorių, pavarų A24NC ir patalpos termostato TW24 prijungimui ir maitinimui
- 24V DC maitinimo šaltinis
- Galia - 20W
- Srovė - 0,84A
- El. jungčių terminalai
- erūdijančio plieno korpusas
KONVEKTORIŲ UŽSAKYMO KODAS
| MODELIS | ILGIS, cm | PLOTIS, cm | AUKŠTIS, cm | PAVYZDYS |
| FCHV2 | 200 | 36 | 16 | FCHV2 200 |
| FCHV4 | 200 | 36 | 16 | FCHV4 200 |
GROTELIŲ UŽSAKYMO KODAS
| MODELIS | ILGIS, cm | PLOTIS, cm | MEDŽIAGA | PAVYZDYS |
| GR | 200 | 36 | ALS | GR 200-36-ALS |
| GR-L | 200 | 36 | ALS | GR-L 200-36-ALS |
| GR – ruloninės grotelės | ALS – aliuminio grotelės, sidabro spalvos | |
| GR-L – linijinės grotelės | AL10 – aliuminio grotelės, rudos spalvos | |
| AL50 – aliuminio grotelės, juodos spalvos | ||
| OAK – ąžuolinės grotelės | ||
PRIEDŲ UŽSAKYMO KODAI
| MODELIS | UŽSAKYMO KODAS |
| Grįžtamojo srauto ribotuvas (tiesus) | LS15 |
| Grįžtamojo srauto ribotuvas (kampinis) | LA15 |
| Termostatinis vožtuvas (tiesus) | TVSP15 |
| Patalpos termostatas | TW24 |
| Pavara 24NC | A24NC |
| Valdymo blokas | CB60 |
