Внутрипольные конвекторы FH4-H
Высокопроизводительные встраиваемые конвекторы для остеклённых фасадов и низкотемпературных систем.
| Технический обзор | |
|---|---|
| Длина | 800 – 2960 мм |
| Высота | 85 мм |
| Ширина | 220 мм |
| Мощность | до 7046 Вт |
| Макс. давл. | 25 бар |
| Тип вент. | тангенциальный |
| Тип двигателя | EC |
| Напряжение | 24 В DC |
| Упр. скор. | 0-10 В |
| Теплообменник | медь – алюминий |
| Основные характеристики |
|---|
| Принудительная конвекция |
| Двигатели EC |
| Тихая работа |
| Для тепловых насосов |
| Корпус из нержавеющей стали |
| Усиленный герметичный корпус |
| Гарантия 10 лет |
- Описание

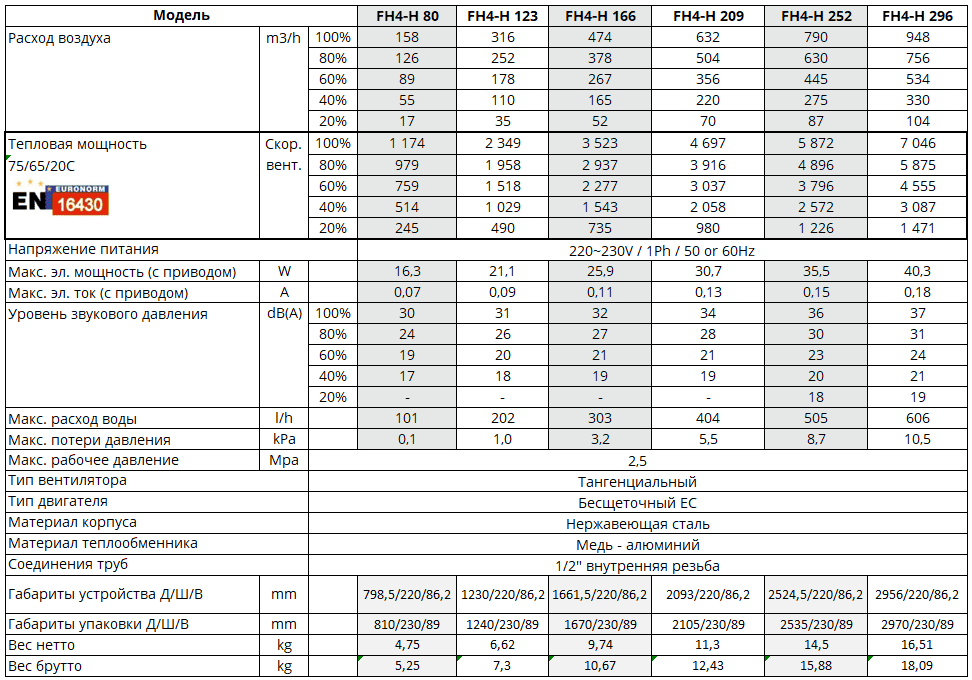

- Мощности
- Размеры
- Документация
- Решётки
- Аксессуары
- Коды заказа
Внутрипольные конвекторы с вентиляторами FH4-H предназначены для высокоэффективного отопления помещений с высокими требованиями к акустическому комфорту. Благодаря чрезвычайно низкому уровню шума устройства широко используются в спальнях, гостиничных номерах и жилых помещениях, где тепловой комфорт должен обеспечиваться без слышимого фонового шума.
Устройства подходят для низкотемпературных систем отопления, включая тепловые насосы и конденсационные котлы. Интегрированные EC-вентиляторы обеспечивают высокую эффективность конвекции, равномерное распределение тепла и быструю реакцию на изменение температуры.
Устройства FH4-H оснащаются прочными корпусами из нержавеющей стали, рассчитанными на пешеходные нагрузки и ежедневную эксплуатацию в жилых и коммерческих зданиях. Для гармоничной интеграции в интерьер доступны двусторонние алюминиевые или деревянные решётки из дуба.
РУЛОННЫЕ АЛЮМИНИЕВЫЕ РЕШЕТКИ GR
ПРОДОЛЬНЫЕ АЛЮМИНИЕВЫЕ РЕШЕТКИ GR-L
РУЛОННЫЕ ДЕРЕВЯННЫЕ РЕШЕТКИ GR
Комнатный термостат TW24
Для поддержания заданной температуры в помещении. Управляет приводом A24NC
- Размеры 88 x 88 мм
- Программирование недельного графика температуры
- Рабочая температура 5 - 35°C
- Рабочее напряжение - 24V DC, ток - 3A
- Эл. мощность - 1,5W
Термостатический клапан (прямой) TVSP15
Для регулирования потока воды. Управляется приводом A24NC
- Рабочая температура -10℃ - 120℃
- Резьба 1/2″
- Класс давления - PN10
- Kvs - 2,00
- Корпус - никелированная бронза
Обратный клапан (прямой) LS15
Для открытия, закрытия и настройки максимального потока воды
- Рабочая температура -10℃ - 120℃
- Резьба 1/2″
- Класс давления - PN10
- Kvs - 2,00
- Корпус - никелированная бронза
Обратный клапан (угловой) LA15
Для открытия, закрытия и настройки максимального потока воды
- Рабочая температура -10℃ - 120℃
- Резьба 1/2″
- Класс давления - PN10
- Kvs - 2,00
- Корпус - никелированная бронза
Привод A24NC
Для открытия и закрытия термостатического клапана. Управляется комнатным термостатом TW24
- Рабочее напряжение - 24V DC
- Эл. мощность - 2,5W
- Класс защиты - IP54
- Присоединительная резьба - M30 x 1,5mm
- Материал корпуса PC/ABS
Блок управления CB20
Для подключения и питания вентиляторов, приводов A24NC и комнатного термостата TW24
- Источник питания 24V DC
- Мощность - 20W
- Ток - 0,84A
- Эл. Клеммы соединений
- Корпус из нержавеющей стали
КОД ЗАКАЗА КОНВЕКТОРОВ
| МОДЕЛЬ | ДЛИНА, см | ШИРИНА, см | ВЫСОТА, см | ПРИМЕР |
| FH4-H | 209 | 22 | 8,6 | FH4-H 209-22-86 |
КОД ЗАКАЗА РЕШЕТКИ
| МОДЕЛЬ | ДЛИНА, см | ШИРИНА, см | МАТЕРИАЛ | ПРИМЕР |
| GR | 209 | 22 | ALS | GR 209-22-ALS |
| GR-L | 209 | 22 | ALS | GR-L 209-22-ALS |
| GR — рулонные решетки | ALS — алюминиевые решетки, серебряного цвета | |
| GR-L — линейные решетки | AL10 — алюминиевые решетки, коричневого цвета | |
| AL50 — алюминиевые решетки, черного цвета | ||
| OAK — дубовые решетки | ||
КОДЫ ЗАКАЗА ПРИНАДЛЕЖНОСТЕЙ
| МОДЕЛЬ | КОД ЗАКАЗА |
| Обратный клапан (прямой) | LS15 |
| Обратный клапан (угловой) | LA15 |
| Термостатический клапан (прямой) | TVSP15 |
| Блок управления | CB20 |
| Привод 24V | A24NC |
| Комнатный термостат | TW24 |
