Внутрипольные фанкойлы FCH
Высокая мощность нагрева и охлаждения, позволяющая использовать устройства в качестве основных отопительных приборов даже в зданиях с низкой энергоэффективностью
Чрезвычайно низкий уровень шума, подходит для помещений с жёсткими акустическими требованиями
Встроенные поддоны для сбора конденсата, обеспечивающие работу ниже точки росы
Модели с 2- и 4-трубным подключением:
— 4-трубная система — максимальная гибкость отопления и охлаждения
— 2-трубная система — максимальная мгновенная мощность
Эффективная работа с низкотемпературными источниками тепла, такими как тепловые насосы и конденсационные котлы
Низкая тепловая инерция — тепло (или холод) подаётся строго по фактической потребности, существенно снижая энергопотребление и предотвращая перегрев помещений
EC-вентиляторы — тихая работа и максимальная энергоэффективность, обеспечивающие до 4-кратного увеличения эффективности конвекции
Прочные корпуса из нержавеющей стали, рассчитанные на пешеходные нагрузки и выдерживающие вес нескольких взрослых людей
Двусторонние эстетические решётки из алюминия или массива дуба
Разработано и произведено в ЕС
Внутрипольные фанкойлы серии FCH высокой мощности предназначены для эффективного отопления и охлаждения помещений, обеспечивая комфорт даже в зданиях с низким уровнем энергоэффективности. Благодаря высокой мощности нагрева и охлаждения данные устройства могут использоваться в качестве основных отопительно-охладительных приборов.
Устройства отличаются очень низким уровнем шума, что делает их подходящими для помещений с повышенными требованиями к акустическому комфорту, таких как жилые зоны, гостиничные номера и офисы. Встроенные поддоны для сбора конденсата позволяют надёжно работать ниже точки росы, обеспечивая стабильный режим охлаждения.
Серия FCH предлагается с 2- или 4-трубным подключением. 4-трубная система обеспечивает максимальную гибкость управления отоплением и охлаждением, позволяя использовать оба режима независимо, тогда как 2-трубная система ориентирована на максимальную мгновенную мощность.
Устройства эффективно работают с низкотемпературными источниками тепла, такими как тепловые насосы и конденсационные котлы, и легко интегрируются в современные энергоэффективные системы ОВК. Низкая тепловая инерция позволяет подавать тепло или холод только по фактической потребности, существенно снижая энергозатраты и предотвращая перегрев помещений.
EC-вентиляторы обеспечивают тихую работу и максимальную энергоэффективность, достигая до четырёхкратного увеличения эффективности конвекции по сравнению с решениями на основе естественной конвекции. Это позволяет быстро и равномерно распределять тепло или холод по всему объёму помещения.
Фанкойлы FCH комплектуются прочными корпусами из нержавеющей стали, рассчитанными на пешеходные нагрузки и способными выдерживать вес нескольких взрослых людей. Двусторонние эстетические решётки из алюминия или массива дуба позволяют легко адаптировать решение к напольному покрытию и концепции интерьера, сохраняя минимальное визуальное воздействие на пространство.
- Корпус из нержавеющей стали
- Держатель теплообменника
- Крышка для закрытия гидравлических соединений
- Элементы жесткости корпуса
- Элемент направления воздуха
- Ванна для конденсата
- Медно-алюминиевый теплообменник
- Воздухоотводчик
- Защита теплообменника – элементы фиксации
- Вентилятор с EC двигателем
- Воздушный фильтр
- Виброизоляционные подушки вентилятора
- Блок управления (заказывается отдельно)
- Защитно-декоративные решетки (заказываются отдельно)
- Ножки регулируемой высоты
- Звукоизолирующие подушки ножек
- Элементы крепления корпуса к полу
- Звукоизолирующие прокладки
- Элементы уплотнения и защиты труб
- Элементы уплотнения и защиты кабелей
- Заглушки для неиспользованных отверстий
- Рамка из анодированного алюминия; цвет соответствует цвету решетки
Крепежные детали
Инструкция по монтажу
5-слойный, 2-х секционный гофрированный картонный ящик, используемый также в качестве защитного покрытия прибора во время строительных работ
Комнатный термостат TW24
Для поддержания заданной температуры в помещении. Управляет приводом A24NC
Размеры 88 x 88 мм
Программирование недельного графика температуры
Рабочая температура 5 - 35°C
Рабочее напряжение - 24V DC, ток - 3A
Эл. мощность - 1,5W
Термостатический клапан (прямой) TVS15
Для регулирования потока энергоносителя. Управляется приводом A24NC
Рабочая температура -10℃ - 120℃
Резьба 1/2″
Класс давления - PN10
Kvs - 2,00
Корпус - никелированная бронза
Ограничитель обратного потока (прямой) LS15
Для открытия, закрытия и настройки максимального потока энергоносителя
Рабочая температура -10℃ - 120℃
Резьба 1/2″
Класс давления - PN10
Kvs - 2,00
Корпус - никелированная бронза
Ограничитель обратного потока (угловой) LA15
Для открытия, закрытия и настройки максимального потока энергоносителя
Рабочая температура -10℃ - 120℃
Резьба 1/2″
Класс давления - PN10
Kvs - 2,00
Корпус - никелированная бронза
Привод для термостатического клапана A24NC
Для открытия / закрытия термостатического клапана. Регулируется комнатным термостатом TW24
Рабочее напряжение - 24V DC
Эл. мощность - 2,5W
Класс защиты - IP54
Присоединительная резьба - M30 x 1,5mm
Материал корпуса PC/ABS
Блок управления CB20
Для подключения и питания вентиляторов, приводов A24NC и комнатного термостата TW24
Источник питания 24V DC
Мощность - 20W
Ток - 0,84A
Эл. Клеммы соединений
Корпус из нержавеющей стали

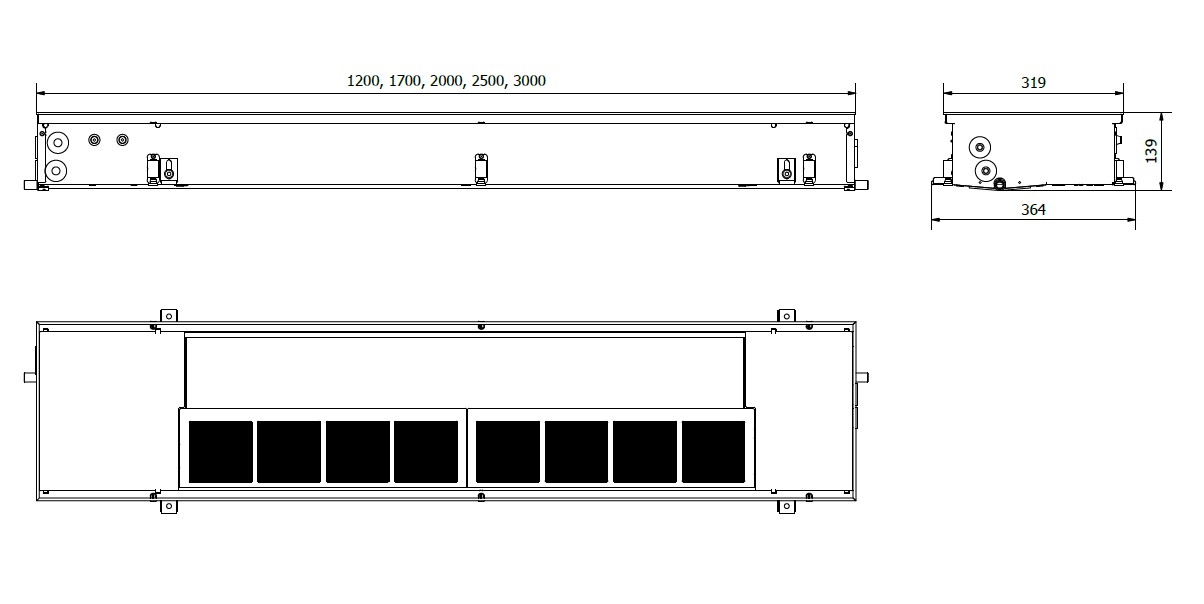

КОД ЗАКАЗА КОНВЕКТОРОВ
| МОДЕЛЬ | ДЛИНА, см | ШИРИНА, см | ВЫСОТА, см | ПРИМЕР |
| FCH2 | 200 | 32 | 13 | FCH2 200 |
| FCH4 | 200 | 32 | 13 | FCH4 200 |
КОД ЗАКАЗА РЕШЕТКИ
| МОДЕЛЬ | ДЛИНА, см | ШИРИНА, см | МАТЕРИАЛ | ПРИМЕР |
| GR | 200 | 32 | ALS | GR 200-32-ALS |
| GR-L | 200 | 32 | ALS | GR-L 200-32-ALS |
| GR — рулонная решетка | ALS — алюминиевая решетка, серебристого цвета | |
| GR-L — линейные решетки | AL10 — алюминиевые решетки, коричневого цвета | |
| AL50 — алюминиевые решетки, черного цвета | ||
| OAK — дубовые решетки | ||
КОДЫ ЗАКАЗА ПРИНАДЛЕЖНОСТЕЙ
| МОДЕЛЬ | КОД ЗАКАЗА |
| Обратный клапан прямой | LS15 |
| Угловой ограничитель обратного потока | LA15 |
| Термостатический клапан прямой | TVS15 |
| Термостатический клапан осевой | TVA15 |
| Электротермический привод 24V | A24NC |
| Блок управления | CB60 |
| Комнатный термостат | TW24 |
РУЛОННЫЕ АЛЮМИНИЕВЫЕ РЕШЕТКИ GR
СЕРЕБРО (ALS)
КОРИЧНЕВЫЕ (AL10)
ЧЕРНЫЕ (AL50)
ПРОДОЛЬНЫЕ АЛЮМИНИЕВЫЕ РЕШЕТКИ GR-L
СЕРЕБРО (ALS)
КОРИЧНЕВЫЕ (AL10)
ЧЕРНЫЕ (AL50)
РУЛОННЫЕ ДЕРЕВЯННЫЕ РЕШЕТКИ GR
ДУБ (OAK)
