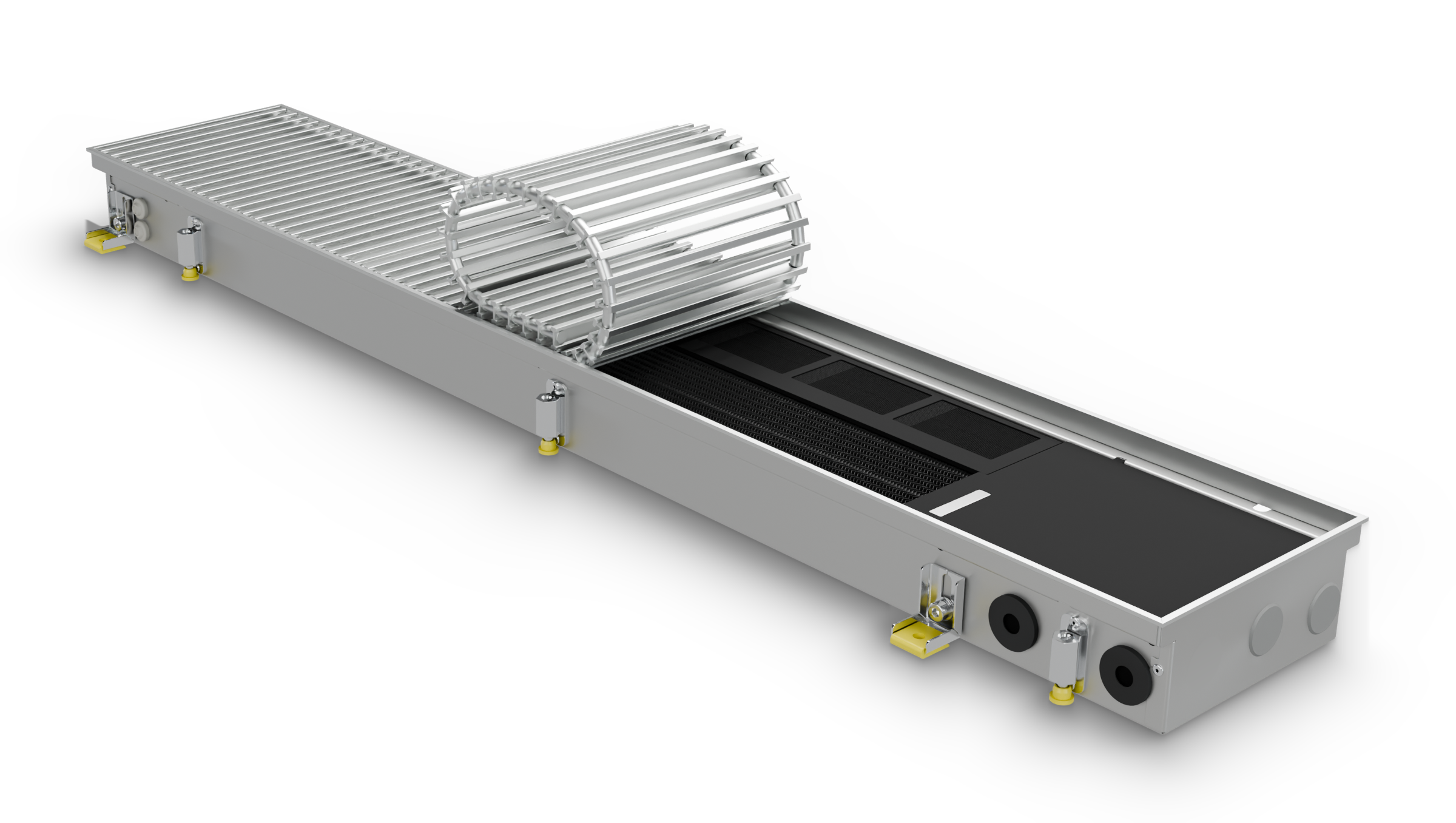

Gulvkonvektorer FH4-H
Gulvkonvektorer med høj ydelse til glaspartier og lavtemperatursystemer.
| Teknisk oversigt | |
|---|---|
| Længde | 800 – 2960 mm |
| Højde | 86 mm |
| Bredde | 220 mm |
| Varmeydelse | op til 7046 W |
| Varmeydelse | op til 2380 W/m |
| Lydniveau | 17-37 dB(A) |
| Luftmængde | 17-948 m³/h |
| Maks. tryk | 16 bar |
| Ventilatortype | tangential |
| Motortype | EC |
| Driftsspænding | 24 V DC |
| Hastighedsregulering af ventilator | 0-10 V |
| Varmeveksler | kobber – aluminium |
| Vigtigste egenskaber |
|---|
| Tvungen konvektion |
| EC-ventilatormotorer |
| Lavt lydniveau |
| Egnet til varmepumper |
| Kabinet i rustfrit stål |
| Forstærket og tætnet kabinet |
| 10 års garanti |
- Beskrivelse
- Ydelse
- Mål
- Download
- Riste
- Tilbehør
- Bestillingskoder
FH4-H gulvkonvektorer er udviklet til opvarmning med høj ydelse i rum med strenge krav til akustik. Takket være det meget lave lydniveau bruges enhederne ofte i soveværelser, hotelværelser og opholdsrum, hvor der skal sikres termisk komfort uden hørbar baggrundsstøj.
Enhederne er egnede til lavtemperatur-varmesystemer, herunder varmepumper og kondenserende kedler. Integrerede EC-ventilatorer sikrer høj konvektionseffektivitet, jævn varmefordeling og hurtig reaktion på temperaturændringer.
FH4-H enheder har robuste kabinetter i rustfrit stål, der er dimensioneret til gangtrafik og daglig brug i boliger og erhvervsbyggeri. Til arkitektonisk integration fås dobbeltsidede riste i aluminium eller egetræ.
OPRULLELIGE ALUMINIUMSRISTE GR
LINEÆRE ALUMINIUMSRISTE GR-L
OPRULLELIGE TRÆRISTE GR
Rumtermostat TW24
Til at holde den indstillede rumtemperatur. Styrer aktuator A24NC
- Mål 88 x 88 mm
- Ugeprogrammering af temperatur
- Driftstemperatur 5 - 35°C
- Driftsspænding - 24V DC, maks. strøm på relækontakt - 3A
- Elforbrug - 1,5W
Termostatventil (lige) TVSP15
Til regulering af vandflowet. Styres af aktuator A24NC
- Driftstemperatur -10℃ - 120℃
- Gevind 1/2″
- Trykklasse - PN10
- Kvs - 2,00
- Ventilhus - forniklet bronze
Returventil (lige) LS15
Til åbning, lukning og indstilling af maksimalt vandflow
- Driftstemperatur -10℃ - 120℃
- Gevind 1/2″
- Trykklasse - PN10
- Kvs - 2,00
- Ventilhus - forniklet bronze
Returventil (vinkel) LA15
Til åbning, lukning og indstilling af maksimalt vandflow
- Driftstemperatur -10℃ - 120℃
- Gevind 1/2″
- Trykklasse - PN10
- Kvs - 2,00
- Ventilhus - forniklet bronze
Aktuator A24NC
Til åbning og lukning af termostatventilen. Styres af rumtermostat TW24
- Driftsspænding - 24V DC
- Elforbrug - 2,5W
- Kapslingsklasse - IP54
- Tilslutningsgevind - M30 x 1,5 mm
- Kabinetmateriale PC/ABS
Styreenhed CB20
Til tilslutning og strømforsyning af ventilatorer, A24NC-aktuatorer og TW24-rumtermostat
- 24V DC strømforsyning
- Effekt - 20W
- Strøm - 0,84A
- Eltilslutningsklemmer
- Plastkabinet
BESTILLINGSKODE FOR KONVEKTOR
| MODEL | LÆNGDE, cm | EKSEMPEL |
| FH4-H | 209 | FH4-H 209 |
BESTILLINGSKODE FOR RIST
| MODEL | LÆNGDE, cm | BREDDE, cm | MATERIALE | EKSEMPEL |
| GR | 209 | 22 | ALS | GR 209-22-ALS |
| GR-L | 209 | 22 | ALS | GR-L 209-22-ALS |
| GR – oprullelige riste | ALS – aluminiumsriste, sølvfarvet | |
| GR-L – lineære riste | AL10 – aluminiumsriste, brun | |
| AL50 – aluminiumsriste, sort | ||
| OAK – riste i egetræ | ||
BESTILLINGSKODER FOR TILBEHØR
BESTILLING
| MODEL | KODE |
| Returventil (lige) | LS15 |
| Returventil (vinkel) | LA15 |
| Termostatventil (lige) | TVSP15 |
| Rumtermostat | TW24 |
| Aktuator 24V | A24NC |
| Styreenhed | CB20 |
