Напольные конвекторы с вентиляторами FH4-M

Высокая тепловая мощность, позволяющая использовать их в качестве основных отопительных приборов даже в зданиях с низкой энергоэффективностью
Чрезвычайно низкий уровень шума, подходит для помещений с жесткими акустическими требованиями
Эффективная работа с низкотемпературными источниками тепла, такими как тепловые насосы и конденсационные котлы
Низкая тепловая инерция позволяет подавать тепло только по фактической потребности, значительно снижая энергозатраты и избегая перегрева помещений.
EC вентиляторы – тихая работа и максимальная экономичность, обеспечивая до 4× большей эффективности конвекции
Прочные корпуса из нержавеющей стали, приспособленные к пешеходным нагрузкам и выдерживающие вес нескольких взрослых людей
Двусторонние эстетические решетки из алюминия или массива дуба
Разработано и произведено в Литве

10 лет гарантии на корпуса и теплообменники
Изготовлены из нержавеющей стали
Испытаны в независимой лаборатории в соответствии с EN16430
Чрезвычайно низкий уровень шума
Экономичные EC типа вентиляторы
Максимальное давление 25 BAR
Безопасное рабочее напряжение вентиляторов
Отлично работают с конденсационными котлами и тепловыми насосами
Акустически изолированные
Описание

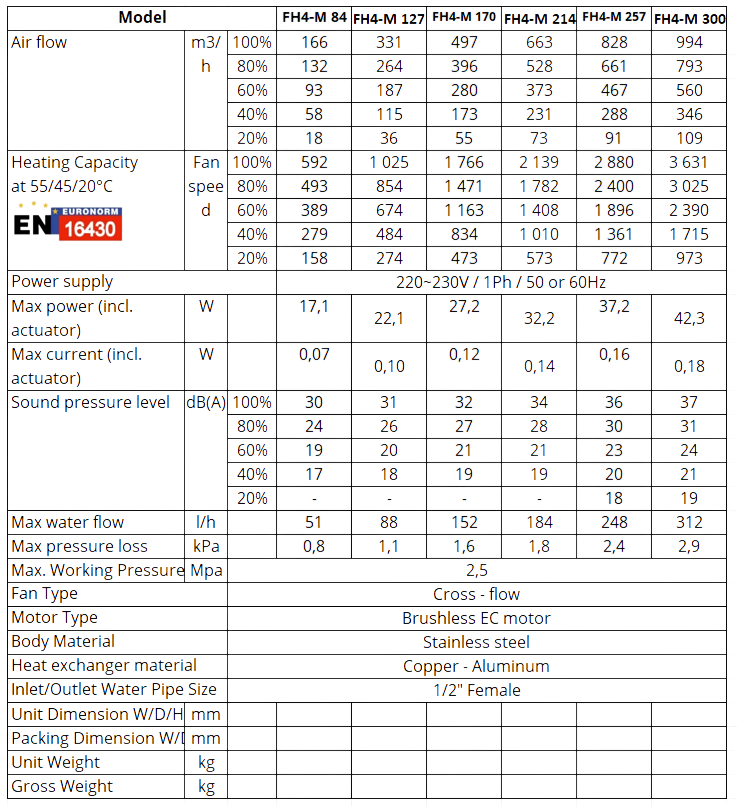

Тех. спецификации
Размеры
Комплектация
Скачать
Решетки
Принадлежности
Коды заказа

Напольные конвекторы FH4-M отличаются высокой тепловой мощностью при компактных размерах и предназначены для надежной работы в помещениях с особо строгими акустическими требованиями. Благодаря чрезвычайно низкому уровню шума эти конвекторы успешно эксплуатируются в тысячах спален, гостиничных номеров и жилых помещений, обеспечивая комфорт без слышимого фонового шума.
Устройства обеспечивают эффективную работу в низкотемпературных системах отопления и адаптированы для использования с тепловыми насосами и конденсационными котлами.
Малая тепловая инерция позволяет быстро реагировать на изменения температуры, поэтому FH4-H является одним из самых экономичных решений, позволяющих точно поддерживать заданную температуру в помещении (до ±0,5 °C).
Интегрированные EC вентиляторы обеспечивают до 4 раз большую эффективность конвекции, сохраняя при этом очень низкий акустический уровень во всем диапазоне работы и равномерное распределение тепла в помещении.
Конвекторы комплектуются прочными корпусами из нержавеющей стали, обеспечивающими долговечность и надежную эксплуатацию даже в зонах интенсивного использования. Конструкция адаптирована к пешеходным нагрузкам – по конвектору можно безопасно ходить, он выдерживает вес нескольких взрослых людей.
Для архитектурной интеграции используются двусторонние эстетические решетки из алюминия или массива дуба, позволяющие адаптировать решение к напольному покрытию и концепции интерьера.

  1. Корпус из нержавеющей стали
  2. Держатель теплообменника
  3. Крышка для закрытия гидравлических соединений
  4. Элементы жесткости корпуса
  5. Рамка из анодированного алюминия; цвет соответствует цвету решетки
  6. Медно-алюминиевый теплообменник
  7. Воздухоотводчик
  8. Элемент направления воздуха
  9. Вентилятор с EC двигателем
  10. Воздушный фильтр
  11. Блок управления (заказывается отдельно)
  12. Защитно-декоративные решетки (заказываются отдельно)
  1. Защита теплообменника – элементы фиксации
  2. Ножки регулируемой высоты
  3. Звукоизолирующие подушки ножек
  4. Элементы крепления корпуса к полу
  5. Звукоизолирующие прокладки
  6. Элементы уплотнения и защиты труб
  7. Элементы уплотнения и защиты кабелей
  8. Заглушки для неиспользованных отверстий
  9. Виброизоляционные подушки вентилятора

Крепежные детали
Инструкция по монтажу

5-слойная, 2-х секционная коробка из гофрированного картона, используемая также в качестве защитного покрытия прибора во время строительных работ

РУЛОННЫЕ АЛЮМИНИЕВЫЕ РЕШЕТКИ GR

СЕРЕБРО (ALS)

КОРИЧНЕВЫЕ (AL10)

ЧЕРНЫЕ (AL50)

ПРОДОЛЬНЫЕ АЛЮМИНИЕВЫЕ РЕШЕТКИ GR-L

СЕРЕБРО (ALS)

КОРИЧНЕВЫЕ (AL10)

ЧЕРНЫЕ (AL50)

РУЛОННЫЕ ДЕРЕВЯННЫЕ РЕШЕТКИ GR

ДУБ (OAK)

Привод для термостатического клапана A24NC

Для открытия / закрытия термостатического клапана. Регулируется комнатным термостатом TW24

Рабочее напряжение - 24V DC

Эл. мощность - 2,5W

Класс защиты - IP54

Присоединительная резьба - M30 x 1,5mm

Материал корпуса PC/ABS

Термостатический клапан (прямой) TVSP15

Для регулирования потока энергоносителя. Управляется приводом A24NC

Рабочая температура -10℃ - 120℃

Резьба 1/2″

Класс давления - PN10

Kvs - 2,00

Корпус - никелированная бронза

Ограничитель обратного потока (прямой) LS15

Для открытия, закрытия и настройки максимального потока энергоносителя

Рабочая температура -10℃ - 120℃

Резьба 1/2″

Класс давления - PN10

Kvs - 2,00

Корпус - никелированная бронза

Ограничитель обратного потока (угловой) LA15

Для открытия, закрытия и настройки максимального потока энергоносителя

Рабочая температура -10℃ - 120℃

Резьба 1/2″

Класс давления - PN10

Kvs - 2,00

Корпус - никелированная бронза

Блок управления CB20

Для подключения и питания вентиляторов, приводов A24NC и комнатного термостата TW24

Источник питания 24V DC

Мощность - 20W

Ток - 0,84A

Эл. Клеммы соединений

Корпус из нержавеющей стали

Комнатный термостат TW24

Для поддержания заданной температуры в помещении. Управляет приводом A24NC

Размеры 88 x 88 мм

Программирование недельного графика температуры

Рабочая температура 5 - 35°C

Рабочее напряжение - 24V DC, ток - 3A

Эл. мощность - 1,5W

КОД ЗАКАЗА КОНВЕКТОРОВ
МОДЕЛЬ ДЛИНА, см ШИРИНА, см ВЫСОТА, см ПРИМЕР
FH4-M 214 17,7 8,6 FH4-M 214-17-86
КОД ЗАКАЗА РЕШЕТКИ
МОДЕЛЬ ДЛИНА, см ШИРИНА, см МАТЕРИАЛ ПРИМЕР
GR 214 17 ALS GR 214-17-ALS
GR-L 214 17 ALS GR-L 214-17-ALS
GR — рулонные решетки ALS — алюминиевые решетки, серебряного цвета
GR-L — линейные решетки AL10 — алюминиевые решетки, коричневого цвета
AL50 — алюминиевые решетки, черного цвета
OAK — дубовые решетки
КОДЫ ЗАКАЗА ПРИНАДЛЕЖНОСТЕЙ
МОДЕЛЬ КОД ЗАКАЗА
Обратный клапан прямой LS15
Обратный клапан угловой LA15
Термостатический клапан прямой TVSP15
Термостатический клапан осевой TVA15
Электротермический привод 24V A24NC
Блок управления CB20
Комнатный термостат TW24
