Напольные конвекторы с вентиляторами FH4-H

Высокая тепловая мощность, позволяющая использовать их в качестве основных отопительных приборов даже в зданиях с низкой энергоэффективностью
Чрезвычайно низкий уровень шума, подходит для помещений с жесткими акустическими требованиями
Эффективная работа с низкотемпературными источниками тепла, такими как тепловые насосы и конденсационные котлы
Низкая тепловая инерция позволяет подавать тепло только по фактической потребности, значительно снижая энергозатраты и избегая перегрева помещений.
EC вентиляторы – тихая работа и максимальная экономичность, обеспечивая до 4× большей эффективности конвекции
Прочные корпуса из нержавеющей стали, приспособленные к пешеходным нагрузкам и выдерживающие вес нескольких взрослых людей
Двусторонние эстетические решетки из алюминия или массива дуба
Разработано и произведено в Литве

10 лет гарантии на корпуса и теплообменники
Изготовлены из нержавеющей стали
Испытаны в независимой лаборатории в соответствии с EN16430
Чрезвычайно низкий уровень шума
Экономичные EC типа вентиляторы
Максимальное давление 25 BAR
Безопасное рабочее напряжение вентиляторов
Отлично работают с конденсационными котлами и тепловыми насосами
Акустически изолированные
Описание
Тех. спецификации

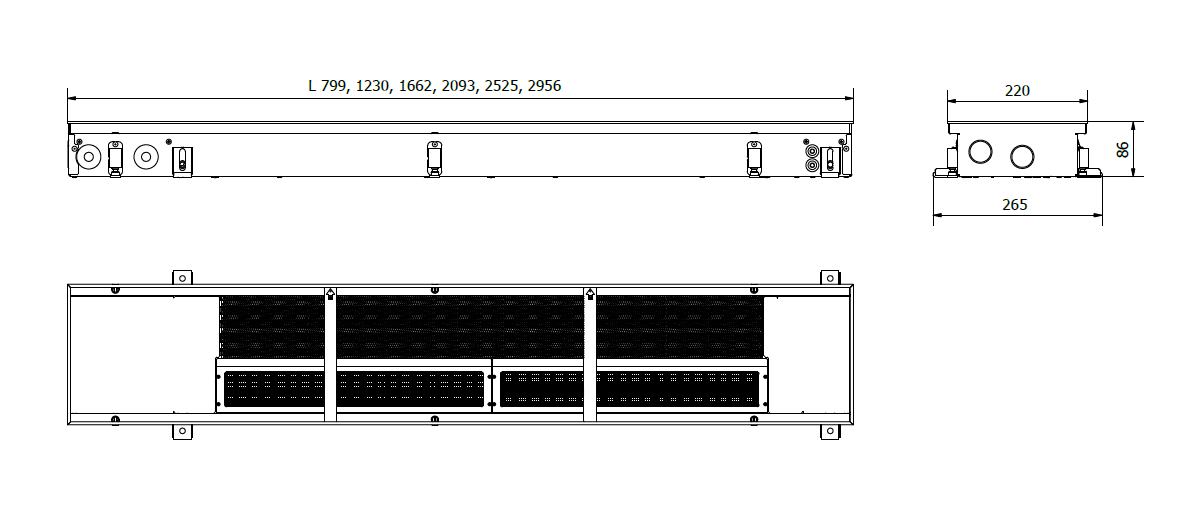

Размеры
Комплектация
Скачать
Решетки
Принадлежности
Коды заказа

Внутрипольные конвекторы FH4-H отличаются высокой тепловой мощностью в компактных размерах и предназначены для надежной работы в помещениях с особо строгими акустическими требованиями. Благодаря чрезвычайно низкому уровню шума эти конвекторы успешно эксплуатируются в тысячах спален, гостиничных номеров и жилых помещений, обеспечивая комфорт без слышимого фонового шума.
Устройства обеспечивают эффективную работу в низкотемпературных системах отопления и адаптированы для использования с тепловыми насосами и конденсационными котлами.
Низкая тепловая инерция позволяет быстро реагировать на изменения температуры, поэтому FH4-H является одним из самых экономичных решений, позволяющих точно поддерживать заданную температуру в помещении (до ±0,5 °C).
Интегрированные EC вентиляторы обеспечивают до 4 раз большую эффективность конвекции, сохраняя при этом очень низкий акустический уровень во всем рабочем диапазоне и равномерное распределение тепла в помещении.
Конвекторы комплектуются прочными корпусами из нержавеющей стали, обеспечивающими долговечность и надежную эксплуатацию даже в зонах интенсивного использования. Конструкция адаптирована к пешеходным нагрузкам – по конвектору можно безопасно ходить, он выдерживает вес нескольких взрослых людей.
Для архитектурной интеграции используются двусторонние эстетические решетки из алюминия или массива дуба, позволяющие адаптировать решение к напольному покрытию и концепции интерьера.

  1. Корпус из нержавеющей стали
  2. Держатель теплообменника
  3. Крышка для закрытия гидравлических соединений
  4. Элементы жесткости корпуса
  5. Рамка из анодированного алюминия; цвет соответствует цвету решетки
  6. Медно-алюминиевый теплообменник
  7. Воздухоотводчик
  8. Элемент направления воздуха
  9. Вентилятор с EC двигателем
  10. Воздушный фильтр
  11. Блок управления (заказывается отдельно)
  12. Защитно-декоративные решетки (заказываются отдельно)
  1. Защита теплообменника – элементы фиксации
  2. Ножки регулируемой высоты
  3. Звукоизолирующие подушки ножек
  4. Элементы крепления корпуса к полу
  5. Звукоизолирующие прокладки
  6. Элементы уплотнения и защиты труб
  7. Элементы уплотнения и защиты кабелей
  8. Заглушки для неиспользованных отверстий
  9. Виброизоляционные подушки вентилятора

Крепежные детали
Инструкция по монтажу

5-слойная, 2-х секционная коробка из гофрированного картона, используемая также в качестве защитного покрытия прибора во время строительных работ

РУЛОННЫЕ АЛЮМИНИЕВЫЕ РЕШЕТКИ GR

СЕРЕБРО (ALS)

КОРИЧНЕВЫЕ (AL10)

ЧЕРНЫЕ (AL50)

ПРОДОЛЬНЫЕ АЛЮМИНИЕВЫЕ РЕШЕТКИ GR-L

СЕРЕБРО (ALS)

КОРИЧНЕВЫЕ (AL10)

ЧЕРНЫЕ (AL50)

РУЛОННЫЕ ДЕРЕВЯННЫЕ РЕШЕТКИ GR

ДУБ (OAK)

Привод для термостатического клапана A24NC

Для открытия / закрытия термостатического клапана. Регулируется комнатным термостатом TW24

Рабочее напряжение - 24V DC

Эл. мощность - 2,5W

Класс защиты - IP54

Присоединительная резьба - M30 x 1,5mm

Материал корпуса PC/ABS

Термостатический клапан (прямой) TVSP15

Для регулирования потока энергоносителя. Управляется приводом A24NC

Рабочая температура -10℃ - 120℃

Резьба 1/2″

Класс давления - PN10

Kvs - 2,00

Корпус - никелированная бронза

Ограничитель обратного потока (прямой) LS15

Для открытия, закрытия и настройки максимального потока энергоносителя

Рабочая температура -10℃ - 120℃

Резьба 1/2″

Класс давления - PN10

Kvs - 2,00

Корпус - никелированная бронза

Ограничитель обратного потока (угловой) LA15

Для открытия, закрытия и настройки максимального потока энергоносителя

Рабочая температура -10℃ - 120℃

Резьба 1/2″

Класс давления - PN10

Kvs - 2,00

Корпус - никелированная бронза

Блок управления CB20

Для подключения и питания вентиляторов, приводов A24NC и комнатного термостата TW24

Источник питания 24V DC

Мощность - 20W

Ток - 0,84A

Эл. Клеммы соединений

Корпус из нержавеющей стали

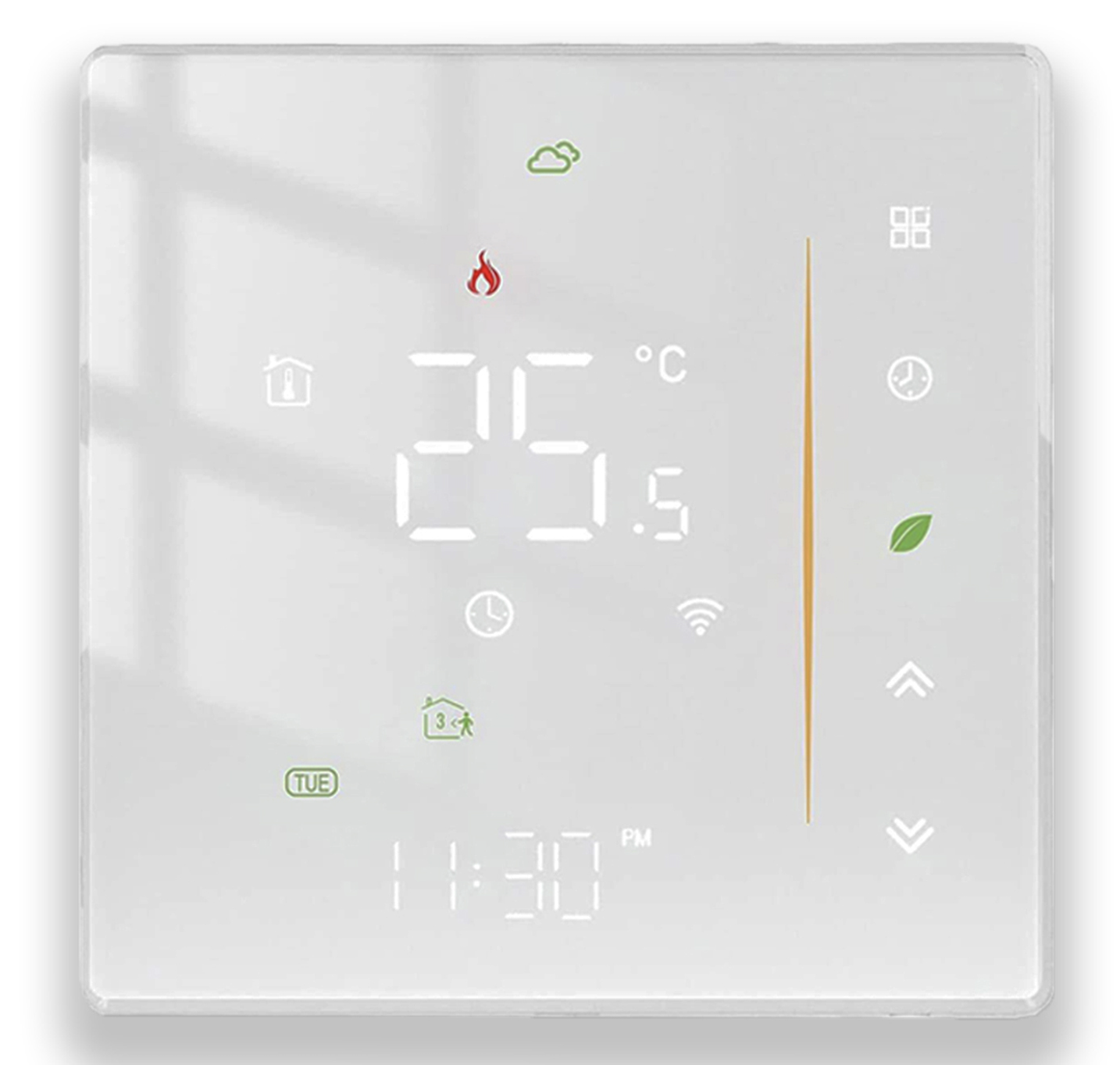

Комнатный термостат TW24

Для поддержания заданной температуры в помещении. Управляет приводом A24NC

Размеры 88 x 88 мм

Программирование недельного графика температуры

Рабочая температура 5 - 35°C

Рабочее напряжение - 24V DC, ток - 3A

Эл. мощность - 1,5W

КОД ЗАКАЗА КОНВЕКТОРОВ

МОДЕЛЬ ДЛИНА, см ШИРИНА, см ВЫСОТА, смПРИМЕР
FH4-H209228,6FH4-H 209-22-86

КОД ЗАКАЗА РЕШЕТКИ

МОДЕЛЬ ДЛИНА, см ШИРИНА, смМАТЕРИАЛ ПРИМЕР
GR20922ALSGR 209-22-ALS
GR-L20922ALSGR-L 209-22-ALS
GR — рулонные решетки ALS — алюминиевые решетки, серебряного цвета
GR-L — линейные решетки AL10 — алюминиевые решетки, коричневого цвета
  AL50 — алюминиевые решетки, черного цвета
  OAK — дубовые решетки



КОДЫ ЗАКАЗА ПРИНАДЛЕЖНОСТЕЙ

МОДЕЛЬКОД ЗАКАЗА
Обратный клапан прямойLS15
Обратный клапан угловойLA15
Термостатический клапан прямойTVSP15
Термостатический клапан осевойTVA15
Электротермический привод 24VA24NC
Блок управленияCB20
Комнатный термостатTW24
