36 Modeliai
Šildymo galia iki 7 046 W
Ilgis nuo 85 iki 300 cm
Plotis nuo 16,2 iki 25,8 cm
Aukštis 7,5 ir 8,5 cm
Šildymas Su ventiliatoriais
FH4 izometrija su seseliu.png FH4_shadow.png FH 51_004.png FH 50_003.png FH 51_003.png FH 54_005.png
10 metų garantija korpusams ir šilumokaičiams
Pagaminti iš nerūdijančio plieno
Išbandyti nepriklausomoje laboratorijoje pagal EN16430
Itin žemas triukšmo lygis
Ekonomiškiausi EC tipo ventiliatoriai
Masimalus slėgis 25 bar
Saugi ventiliatorių darbinė įtampa
Puikiai dirba su kondensaciniais katilais ir šilumos siurbliais
Akustiškai izoliuoti

Nedideli, bet pilni energijos FH konvektoriai su ventiliatoriais užpildys šiluma bet kokią patalpą net ir šalčiausiomis žiemomis.

  • Dėl itin mažos inercijos jie greitai pakelia ir tiksliai palaiko užduotą patalpos temperatūrą, suteikdami patalpai tiksliai tiek šilumos, kiek reikia ir tada, kada reikia.
  • Tolygiai paskirsto šilumą visame patalpos tūryje.
  • Sukuria šilto oro užuolaidą prie vitrininių langų, neleisdami šalčiui prasiskverbti į patalpas.
  • Nedideli, tylūs ir patys ekonomiškiausi EC ventiliatoriai daugiau kaip 4 kartus padidina konvekcijos efektyvumą, beveik neskleisdami garso.
  • FH ypač gerai dirba su žemos temperatūros šilumos šaltiniais, tokiais, kaip šilumos siurbliai ar kondensaciniai katilai.

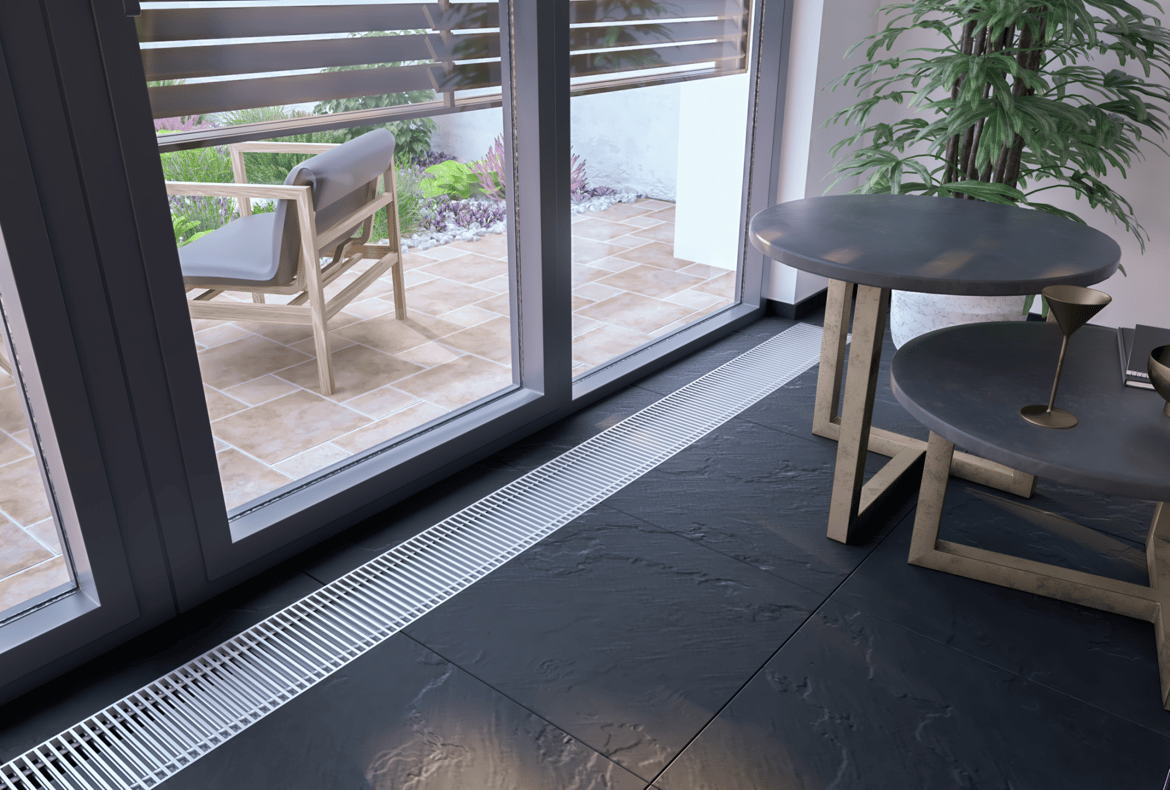

  • Visiškai įleidžiami į grindis, todėl nesudaro kliūčių laisvam praėjimui. Prietaisu galima laisvai vaikščioti, jis išlaiko net keleto suaugusių žmonių svorį.
  • Dera prie bet kokio interjero, vienintelis matomas jų elementas yra grotelės, kurių medžiaga ir spalva priderinama prie grindų dangos
  • Standartiškai komplektuojami su nerūdijančio plieno korpusais ir vario - aliuminio šilumokaičiais, todėl yra itin ilgaamžiai.
FH4-H šildymo galios, W
Ilgis, cm Ventiliatorių sukimosi greitis
20% 40% 60% 80% 100%
85 240 503 742 957 1148
115 415 871 1285 1658 1988
165 715 1502 2216 2858 3428
189 866 1818 2683 3460 4150
245 1167 2449 3614 4661 5590
295 1471 3087 4555 5875 7046
FH4-L2 šildymo galios, W
Ilgis, cm Ventiliatorių sukimosi greitis
20% 40% 60% 80% 100%
85 294 462 598 702 773
115 509 800 1035 1215 1339
165 878 1379 1785 2095 2308
190 1062 1670 2161 2536 2795
245 1431 2249 2911 3416 3764
295 1804 2835 3669 4306 4745
FH4-M šildymo galios, W
Ilgis, cm Ventiliatorių sukimosi greitis
20% 40% 60% 80% 100%
91 262 462 644 815 979
121 454 801 1116 1412 1695
175 783 1380 1924 2434 2922
200 948 1671 2329 2948 3538
250 1276 2251 3137 3970 4765
300 1609 2838 3954 5004 6007
FH3-L šildymo galios, W
Ilgis, cm Ventiliatorių sukimosi greitis
20% 40% 60% 80% 100%
85 91 273 414 515 577
115 158 472 717 893 998
165 272 814 1236 1539 1721
190 329 986 1497 1863 2084
245 444 1328 2016 2509 2807
295 559 1674 2542 3163 3538
FH4-L3 šildymo galios, W
Ilgis, cm Ventiliatorių sukimosi greitis
20% 40% 60% 80% 100%
85 251 487 674 812 901
115 434 843 1167 1406 1560
165 749 1454 2012 2424 2689
190 907 1761 2437 2935 3255
245 1221 2371 3282 3953 4385
295 1539 2989 4137 4983 5527
FH3-H šildymo galios, W
Ilgis, cm Ventiliatorių sukimosi greitis
20% 40% 60% 80% 100%
91 54 230 382 511 617
121 94 398 661 885 1069
175 161 685 1140 1526 1842
200 195 830 1381 1847 2230
250 263 1118 1859 2488 3004
300 332 1409 2344 3136 3786

FH4-H

FH4-M

FH4-L3

FH4-L2

FH3-H

FH3-L

  1. Nerūdijančio plieno korpusas
  2. Šilumokaičio laikiklis
  3. Hidraulinių pajungimų uždengimo dangtis
  4. Korpuso standinimo elementai
  5. Anoduoto aliuminio rėmelis; spalva atitinka grotelių spalvą
  6. Vario - aliuminio šilumokaitis
  7. Nuorintojas
  8. Oro nukreipimo elementas
  9. Ventiliatorius su EC varikliu
  10. Oro filtras
  11. Valdymo blokas (užsakomas atskirai)
  12. Apsauginės - dekoratyvinės grotelės (užsakomos atskirai)
  1. Šilumokaičio apsaugos – fiksavimo elementai
  2. Reguliuojamo aukščio kojelės
  3. Garsą izoliuojantys kojelių padai
  4. Korpuso tvirtinimo prie grindų elementai
  5. Garsą izoliuojančios tarpinės
  6. Vamzdžių sandarinimo - apsaugos elementai
  7. Kabelių sandarinimo - apsaugos elementai
  8. Nepanaudotų kiaurymių aklės
  9. Ventiliatoriaus vibroizoliaciniai padai

     Tvirtinimo detalės

     Montavimo instrukcija

      5 sluoksnių, 2 dalių gofruoto kartono dėžė, naudojama ir kaip prietaiso apsauginis uždengimas statybos darbų metu

[9.8 MB] FH katalogas
[10.7 MB] BIM failai konvektoriams FH

RULONINĖS ALIUMINIO GROTELĖS GR

SIDABRO SPALVOS (ALS) RUDOS (AL10) JUODOS (AL50)



RULONINĖS MEDINĖS GROTELĖS GR

ĄŽUOLAS (OAK) UOSIS (ASH) BUKAS (BEE)



IŠILGINĖS ALIUMINIO GROTELĖS GR-L

SIDABRO SPALVOS (ALS) RUDOS (AL10) JUODOS (AL50)

Termostatinis vožtuvas (tiesus)  TVS15
Energijos nešėjo srauto reguliavimui. Valdomas pavara termostatiniam vožtuvui TA24


Darbinė temperatūra -10℃ - 120℃
Sriegis 1/2″
Slėgio klasė - PN10
Kvs - 2,00
Korpusas - nikeliu dengta bronza


Termostatinis vožtuvas (ašinis) TVA15
Energijos nešėjo srauto reguliavimui. Valdomas pavara termostatiniam vožtuvui TA24


Darbinė temperatūra -10℃ - 120℃
Sriegis 1/2″
Slėgio klasė - PN10
Kvs - 2,00
Korpusas - nikeliu dengta bronza



Grįžtamojo srauto ribotuvas (tiesus) LS15
Energijos nešėjo atidarymui, uždarymui ir maksimalaus srauto nustatymui


Darbinė temperatūra -10℃ - 120℃
Sriegis 1/2″
Slėgio klasė - PN10
Kvs - 2,00
Korpusas - nikeliu dengta bronza




Grįžtamojo srauto ribotuvas (kampinis) LA15
Energijos nešėjo atidarymui, uždarymui ir maksimalaus srauto nustatymui

Darbinė temperatūra  -10℃ - 120℃
Sriegis 1/2″
Slėgio klasė - PN10
Kvs - 2,00
Korpusas - nikeliu dengta bronza



Pavara termostatiniam vožtuvui TA24
Termostatinio vožtuvo atidarymui / uždarymui. Reguliuojama patalpos termostatu RTB

Darbinė įtampa -  24 VDC
El. galia - 2,5W
Apsaugos klasė - IP54
Prijungimo sriegis - M30 x 1,5mm
Korpuso medžiaga PC/ABS




Valdymo blokas CB20
Ventiliatorių, pavarų TA24 ir patalpos termostato RTB prijungimui ir maitinimui

24VDC maitinimo šaltinis
Galia - 20W
Srovė - 0,84A
El. jungčių terminalai
Nerūdijančio plieno korpusas




Patalpos termostatas RTB
Pavaros TA24 valdymui pagal užduotą patalpos temperatūrą

Matmenys 86 x 86 x 13,3 mm
Savaitės temperatūros grafiko programavimas
Darbinė temperatūra 5 - 35°C
Darbinė įtampa -  24 VDC, srovė - 3A
El. galia - 1,5W





KONVEKTORIŲ UŽSAKYMO KODAS

MODELIS ILGIS, cm   PLOTIS, cm AUKŠTIS, cm PAVYZDYS
FH4-H 189 21,5 8,5 FH4-H 189
FH4-M 200 17,5 8,5 FH4-M 200
FH4-L3 290 25,8 8,5 FH4-L3 290
FH4-L2 190 21 8,5 FH4-L2 190
FH3-H 200 16,2 7,5 FH3-H 200
FH3-L 165 20 7,5 FH3-L 165

GROTELIŲ UŽSAKYMO KODAS

MODELIS  ILGIS, cm     PLOTIS, cm MEDŽIAGA     PAVYZDYS
GR 200 20 ALS GR 200-20-ALS
GR-L 200 20 ALS GR-L 200-20-ALS
GR      -   ruloninės grotelės                                                                ALS    -   aliuminio grotelės, sidabro spalvos
GR-L   -   linijinės grotelės   AL10  -   aliuminio grotelės, rudos spalvos
    AL50  -   aliuminio grotelės, juodos spalvos
    OAK   -   ąžuolinės grotelės
    ASH    -   uosinės grotelės
    BEE     -   buko grotelės

PRIEDŲ UŽSAKYMO KODAI

MODELIS UŽSAKYMO KODAS
Grįžtamojo srauto ribotuvas tiesus                 LS15
Grįžtamojo srauto ribotuvas kampinis LA15
Termostatinis vožtuvas tiesus TVS15
Termostatinis vožtuvas ašinis TVA15
Elektroterminė pavara 24VDC TA24
Valdymo blokas CB20
Patalpos termostatas RTB
